Модуль LM2596S для зарядних пристроїв buck step down DC-DC

80 ₴
Мінімальна сума замовлення на сайті — 250 грн
- В наявності
+380 (68) 558-60-13
- +380 (66) 397-64-75
повернення товару протягом 14 днів за домовленістю
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.Опис
Характеристики
Інформація для замовлення
|

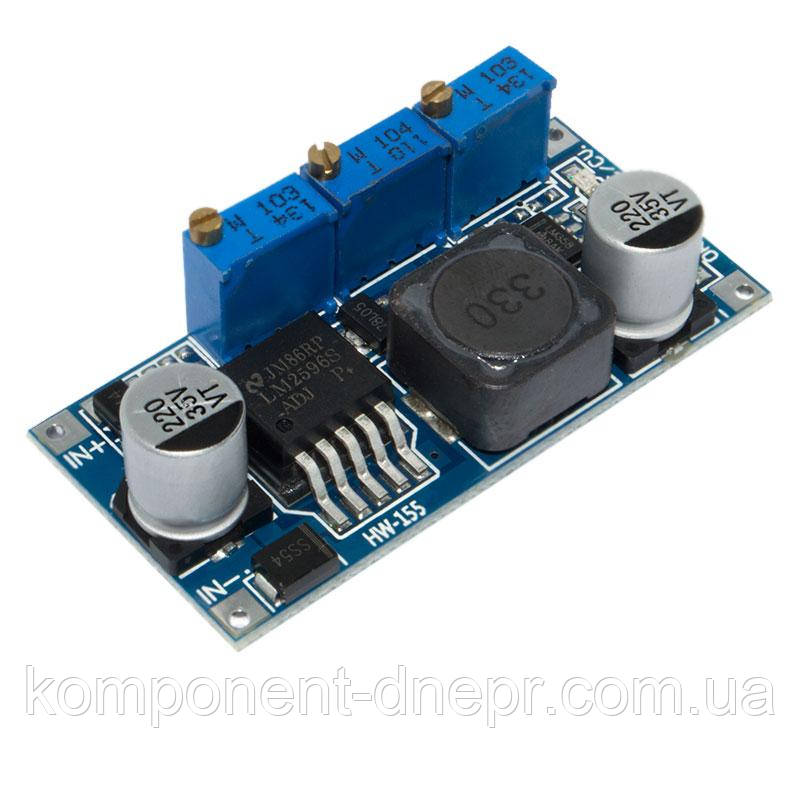

Плата модуля спроєктована на основі мікросхеми LM2596S. Мікросхема має 8 виводів і зібрана в корпусі «TO-263». LM2596S є знижувальним перетворювачем постійної напруги. Також на платі модуля розташовані 3 підстроєних резистори (SW1, SW2, SW3):
SW1: | відповідає за регулювання вихідної напруги |
SW2: | настроює допустиме значення вихідного струму |
SW3: | використовується для встановлення напруги повного заряду акумулятора |
На платі модуля є 4 виведення. Виводи IN- («земля») і IN+ (вхідна напруга) використовуються для під'єднання джерела вхідної напруги. Для під'єднання модуля LM2596S до зовнішніх пристроїв використовуються клеми вихідної напруги OUT+ (вихідна напруга) і OUT- («земля»). Діапазон вхідної напруги становить від 5 до 35 В, відповідно на виході перетворювача від 1,25 до 30 В. На платі модуля немає клемників, тому клеми зовнішнього джерела живлення й пристрої під'єднуються за допомогою паяння.
Плата конвертера LM2596S має 3 індикатори:
LED 1: | горить під час заряджання акумулятора |
LED 2: | загоряється в момент закінчення заряджання |
LED 3: | сигналізує про подавання живлення плати модуля |
Максимальне вихідне значення сили струму становить 3 А. У разі досягнення навантаження понад 15 Вт необхідно встановити радіатор для мікросхеми LM2596S. Встановлюється радіатор на спеціальне місце з металізацією на зворотному боці намету.
Для зручного кріплення модуля передбачено 4 отвори.
Технічні характеристики модуля:
Мікросхема | LM2596S |
Вхідна напруга, В | 5 ... 35 |
Вихідна напруга, В | 1,25 ... 30 |
Вихідний струм, А | 3 |
Розміри модуля, мм | 48 х 24 х 14 |
Вага, г | 12 |
Основні атрибути | |
---|---|
Країна виробник | Китай |
Матеріал | ABS |
Стан | Новий |
Тип | Набір для складання |
Тип модуля | Комунікаційний |
Колір | Синій |
- Ціна: 80 ₴
