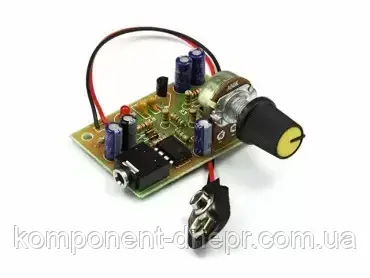

Радіоконструк RadioKit K245 (Електронний стетоскоп)під пайку

Даний конструктор дозволяє збирати високочутливий електронний стетоскоп, який дозволяє прослуховувати та локалізувати шуми та стуки в різних механізмах. Він дозволить провести діагностику механізму слуховим методом та визначити несправності, такі як: знос підшипників, втулок, стукіт клапанів, стукіт кривошипно-шатунного механізму, трансмісії, та багато іншого. Технічні характеристики ● Напруга живлення, В..................……….8-20 ● Струм споживання.................................30Аm Опис пристрою Усі компоненти, що входять до набору, встановлюються на друкованій платі методом паяння. Після збирання пристрій не потребує налаштування. Живлення пристрою здійснюється від батареї типу "Крона", але можливе від інших джерел постійного струму напругою від 8 до 20 Вольт. Після подачі напруги живлення повинен загорятися світлодіод живлення. Перед підключенням навушників переконайтеся, що регулятор чутливості (RV1) встановлений у крайнє ліве положення. При бажанні у пристрої можна використовувати електретний мікрофон, тоді слід встановити резистор R2. При використанні звукознімачів п'єзокерамічної пластини (входить до комплекту), резистор R2 встановлювати не слід. - Для з'єднання звукознімального елемента використовуйте екранований провід. - Будьте обережні при паянні п'єзокерамічної пластини, оскільки її металізована поверхня чутлива до перегрівів. - Для покращення звукознімальних якостей на диск п'єзокерамічної пластини можна припаяти металевий штир (див. малюнок), наприклад ніжку від радіодеталі.
