Модуль MP1584 DC-DC перетворювач знижувальний Uin: 4.5-28V, Uout:0.8-20V, Iout: 3A
40 ₴
Мінімальна сума замовлення на сайті — 200 грн
- В наявності
+380 (68) 558-60-13
- +380 (66) 397-64-75
повернення товару протягом 14 днів за домовленістю
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
В наявностіМодуль MP1584 DC-DC перетворювач знижувальний Uin: 4.5-28V, Uout:0.8-20V, Iout: 3A
40 ₴
+380 (68) 558-60-13
- +380 (66) 397-64-75
Опис
Характеристики
Інформація для замовлення
Особливостями цього модуля є: малі розміри плати, гарний теплообмін мікросхеми та низький струм споживання. Завдяки цим параметрам конвертер підійде для живлення схем із великим падінням напруги.

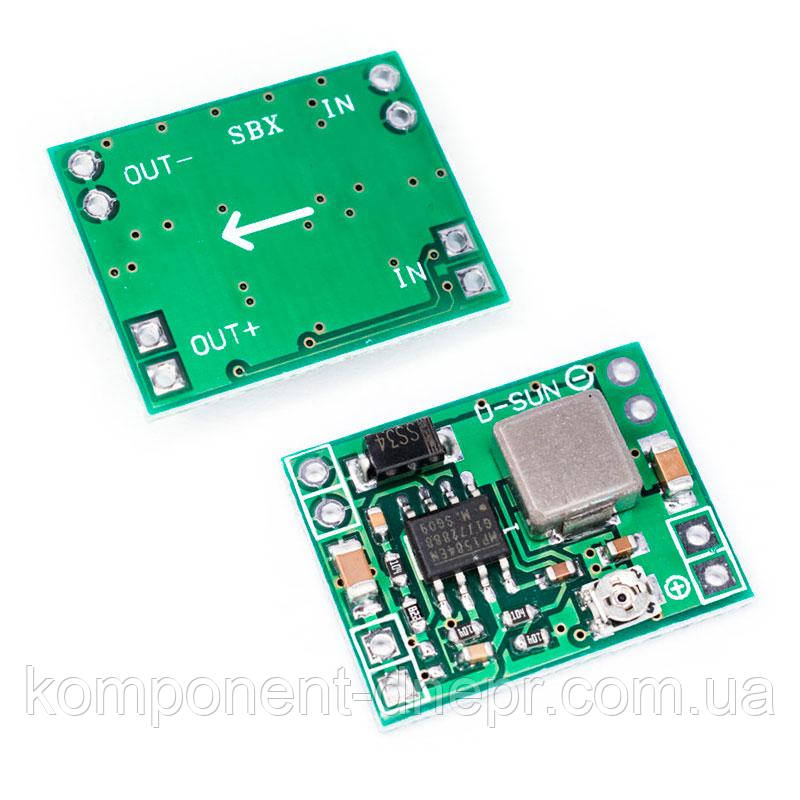

Плата модуля спроєктована на базі мікросхеми MP1584, невеликого підстрочкового резистора та інших допоміжних компонентів. Регулюється вихідна напруга перетворювача за допомогою підстрочкового резистора. Для поліпшення відведення тепла передбачені перехідні отвори під корпусом мікросхеми та дросем. Максимальний струм навантаження становить 3 А, а ККД (коефіцієнт корисної дії) до 95%. За сили струму навантаження значення якого понад 2 А, рекомендується встановити радіатор.
Перетворювач має 8 виводів для під'єднання джерела живлення й навантаження. Призначення виводів модуля:
Плата модуля спроєктована на базі мікросхеми MP1584, невеликого підстрочкового резистора та інших допоміжних компонентів. Регулюється вихідна напруга перетворювача за допомогою підстрочкового резистора. Для поліпшення відведення тепла передбачені перехідні отвори під корпусом мікросхеми та дросем. Максимальний струм навантаження становить 3 А, а ККД (коефіцієнт корисної дії) до 95%. За сили струму навантаження значення якого понад 2 А, рекомендується встановити радіатор.
Перетворювач має 8 виводів для під'єднання джерела живлення й навантаження. Призначення виводів модуля:
| IN+: | вхідна напруга 4,5-28 В |
| IN-: | «земля» |
| OUT+: | вихідна напруга 0.8-20 В |
| OUT-: | «земля» |
Перетворювач напруги постійного струму не має захистом від переполюсування. За потреби цього захисту на вхід модуля можна встановити діод або діодний міст.
Живиться перетворювач від блока живлення, акумулятора або іншого зовнішнього джерела живлення. Діапазон вхідної напруги постійного струму становить від 4,5 до 28 В, а вихідної напруги — 0,8 до 20 В.
Технічні характеристики перетворювача:
| Вхідна напруга, В | 4,5 ... 28 |
| Вихідна напруга, В | 0,8 ... 20 |
| Максимальний вихідний струм, А | 3 |
| ККД, % | 95 |
| Пульсації на виході, мВ | 30 |
| Частота перемикання, МГц | 1 ... 1,5 |
| Робоча температура, °C | -45 ... +85 |
| Розміри модуля, мм |
22 х 17 х 4
|
| Основні атрибути | |
|---|---|
| Країна виробник | Китай |
| Стан | Новий |
| Тип | Модуль |
| Тип модуля | Комунікаційний |
| Колір | Зелений |
- Ціна: 40 ₴
