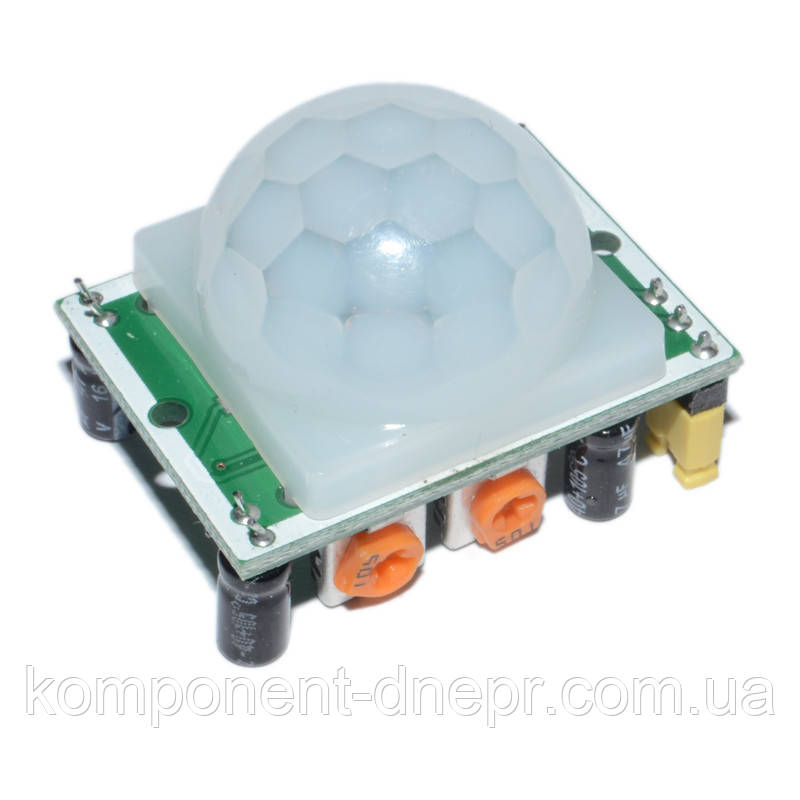

Регульований інфрачервоний датчик руху HC-SR501

Модуль з інфрачервоним датчиком руху HC-SR501 може фіксувати рухи людини або тварини на відстані до 7 метрів. Цей модуль часто використовується в простих охоронних системах або побутових проєктах (автоматичне увімкнення світла під час руху, автоматизації електричних приладів тощо)

Плата модуля спроєктована на основі чипа керування BISS0001. Чип приймає випромінювання з датчика та обробляє отриману інформацію для перетворення її на аналоговий або цифровий сигнал.

Модуль HC-SR501 має два режими роботи (H, L). Для зміни режимів використовується джампер, який розташований на зворотному боці модуля. У режимі H, імпульс на виході модуля зникає, якщо немає руху в зоні за заданого часу. Якщо під'єднати режим L, на виході з'являється логічний сигнал під час спрацьовування модуля.

Також на платі розташовані 2 потенціометри. За допомогою потенціометра SX змінюється відстань чутливості датчика (3-7 м), відповідно підстроєним резистором TX задається час, упродовж якого передаватиметься логічна одиниця під час руху в зоні датчика (5-3 °C).

Інфрачервоний датчик має 3 контакти для під'єднання до мікропроцесора Arduino. Виходи VCC и GND забезпечують подавання напруги на плату, а контакт OUT необхідний для передавання сигналу від датчика до мікроконтролера пристрою.

Подавання напруги на модуль здійснюється від зовнішнього джерела живлення, плати Arduino або іншого мікроконтролерного пристрою.

Технічні характеристики модуля:
