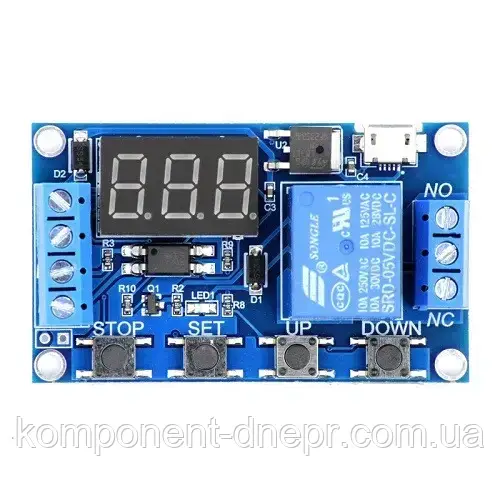

Реле часу (модуль таймера) програмований цифровий 0,1 сек-999 хвилин

200 ₴

  • В наявності
+380 (68) 558-60-13
  • +380 (66) 397-64-75
повернення товару протягом 14 днів за домовленістю
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
Реле часу (модуль таймера) програмований цифровий 0,1 сек-999 хвилин
В наявностіРеле часу (модуль таймера) програмований цифровий 0,1 сек-999 хвилин
200 ₴
+380 (68) 558-60-13
  • +380 (66) 397-64-75
Опис
Характеристики
Інформація для замовлення

Технічні характеристики:

  • Широкий діапазон живлення 6-30 V, можливість під'єднання через MicroUSB 5V
  • Споживаний струм: 20 мА, у замкнутому стані: 50 мА
  • Можливість керування навантаженням 30V 5A DC і 220V 5A AC
  • Цикл роботи понад 10000 спрацьовувань
  • Робоча температура: від -40 °C до 85 °C
  • Тонке настроювання часу роботи реле та часу простою
  • Можливість циклічного повторення увімкнення та вимкнення реле
  • Можливість запуску таймера зовнішнім сигналом через порт Trigger

Інструкція з програмування таймера:

Таймер має кілька режимів і може працювати тільки в одному з режимів. Для вибору режиму необхідно натиснути кнопку SET на 1 секунду та відпустити. Після чого використовуючи кнопки UP(верх) і DOWN(вниз) ми вибираємо необхідний режим і підтверджуючи вибір коротким натисканням кнопки SET.

Список режимів і їхнє призначення:

P1.1 - У цьому режимі реле за замовчуванням розімкнуте, під час подавання критичної одиниці (від 3V до 24V) на порт Trigger реле відразу ж замикається й починається відлік часу встановлений у параметрі OP, після закінчення відліку — реле вимикається.

P1.2 - В цьому режимі також реле за замовчуванням вимкнене, у разі подавання сигналу на порт Trigger реле замикається і починається відлік вказаний у параметрі OP, після закінчення відліку реле вимикається, як і в режимі P1.1, але до того як час закінчується, ми можемо почати відлік часу спочатку, знову подавши сигнал на порт Trigger.

P1.3 - У цьому режимі реле типово вимкнене, після подавання живлення на Trigger вмикає реле та починається відлік часу, вказаний у параметрі OP. Після відліку часу реле вимкнеться і в попередньому режимі, але ми так само можемо перервати таймер і розімкнути реле раніше за час, якщо повторно подамо сигнал на порт Trigger.

P-2 — цей режим спрацьовує під час подавання логічного сигналу на Trigger, відпрацьовує один раз і чекає на наступне подавання критичної одиниці. Під час подавання критичної одиниці реле часу спочатку чекає час, виставлений для розімкнутого стану CL, і після закінчення цього часу замикає реле та чекає час, виставлений для замкнутого стану OP. Після чого знову розмикає реле та чекає на наступне подавання сигналу на Trigger, настроювання кількості повторень тут недоступне.

P3.1 - цей режим схожий на P-2 за винятком кількох речей, під час подавання критичної одиниці на порт Trigger реле переходить відразу в замкнутий стан, а не розімкнутий, так само в цьому режимі можна вказати кількість повторень LOP. Якщо після спрацьовування реле за сигналом на Trigger реле почне роботу й не завершивши всі цикли, ми подамо повторно сигнал на порт Trigger, то цей сигнал зупинить роботу режиму реле вимкнеться й відлік циклів завершиться.

P3.2 — цей режим спрацьовує відразу після подавання живлення на релі, водночас реле відразу переходить у замкнутий режим, відраховує час, вказаний для замкнутого режиму OP, після цього реле розмикається й починається відлік часу зазначеного для розімкнутого режиму CL, все це повторюється, зазначено в параметрі LOP кількість разів, якщо вказана нескінченність (----), то реле повторюватиме ці дії нескінченно.

P4 — у цьому режимі реле типово вимкнене, під час подавання сигналу на Trigger відразу ж замикається реле. Реле замкнуто доти, поки на Trigger подаватиметься сигнал, щойно подавання сигналу на Trigger припиняється, реле вимикається не відразу, спрацьовує таймер виставлений у OP, щойно відлік закінчується — реле вимикається.
Відразу після під'єднання живлення до реле на дисплеї показується поточний режим роботи.

Після того, як ми вибрали кнопкою SET потрібний режим, вас автоматично перемкне на налаштування часу спрацьовування реле.
У цих параметрах ми можемо змінити три функції:
OP - Час перебування реле в замкнутому стані
CL - Час перебування реле в розімкнутому стані
LOP - Кількість повторень (циклів) вмикання/вимикання реле
Щоб задати значення кожного з функцій, потрібно вибрати одну з них натисканням кнопки SET після чого вона висвітлиться, мигне тричі, і потім уже можна задавати її значення. Якщо Вам потрібна інша функція, то просто ще раз натисніть на кнопку SET, іншою кнопкою SET зараз линяє 3 ці функції. Після того, як ми вибрали потрібну функцію, у нас з'являється три цифри, за допомогою яких ми можемо налаштувати нашу функцію за інструкцією нижче:

Функція OP (замкнутий стан):
Потрібна для того, щоб задати час, упродовж якого наше реле буде замкнене.
Зараз у нас на дисплеї виводиться три цифри, цей час роботи нашого реле, якщо ми натискуватимемо кнопки UP и DOWN, то можемо його міняти у більший або менший бік.
Як ви могли помітити, то, крім цифр, у нас ще зображається точка розрядності.
Якщо ця точка є тільки після третьої цифри, то ми встановлюємо час у секундах.
Якщо точка стоїть після другої цифри, то ми встановлюємо час на 0,1 секундах (десяті частки мілісекунд)
Якщо ж унас стоїть 3 точки, то ми встановлюємо час у хвилинах.
Щоб змінювати положення точок, необхідно короткочасно натискати на кнопку STOP. Після завдання необхідного часу переходимо в настроювання наступної функції коротким натисканням кнопки SET, або зберігає налаштування режиму довгим натисканням кнопки SET.

Функція CL (розомкнутний стан):
Настроюється точно так само, як і функція OP. Тільки тут ми встановлюємо час, упродовж якого наше реле буде в розімкнутому стані.
Точно так само на дисплеї у нас виводиться 3 цифри, які залежно від розташування точки може означати секунди, 0.1 секунди та хвилини. Точно так само кнопкою STOP ми змінюємо розташування точки.

Функція LOP (кількість повторень):
Ну і нарешті остання функція відповідає за кількість повторень циклів розімкнутого та замкнутого стану реле. Тут ми можемо тільки вказати кількість повторень від 1 до 999 за допомогою кнопок UP и DOWN, якщо хочемо, щоб цикли повторювалися нескінченно, то необхідно встановити значення менш ніж 1, тоді на дисплеї зобразиться ---3 тире)
Після того як ви настроїли час розімкнутого та замкнутого стану реле, а також кількість повторень можна зберегти параметри тривалим натисканням (2-3 сек) кнопки SET, після відпускання кнопки SET на дисплеї 3 рази блимне обраний вами режим.
Залишилося тільки запустити роботу реле натисканням кнопки STOP, водночас на екрані зобразиться напис ON, ще одне натискання кнопки STOP вимкне роботу реле, водночас на дисплеї зобразиться напис OFF.

Основні
Країна виробникКитай
Принцип роботиЕлектронний
ТипЦиклічний
Форм-факторКорпус для накладного монтажу
