Радіоконструктор RadioKit K239 (Пристрій керування насосом)

85 ₴

Мінімальна сума замовлення на сайті — 250 грн

  • В наявності
+380 (68) 558-60-13
  • +380 (66) 397-64-75
повернення товару протягом 14 днів за домовленістю
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.

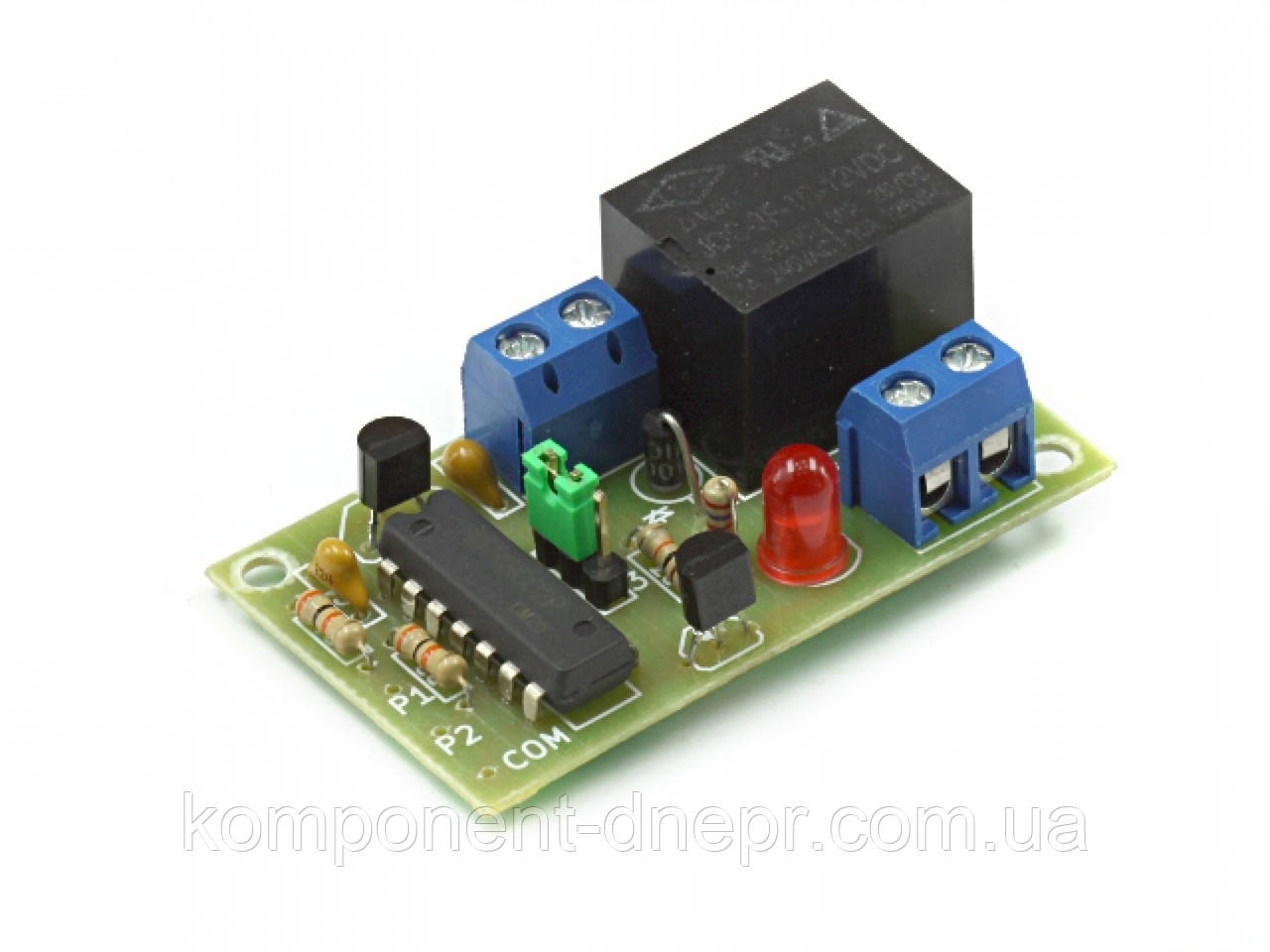

Радіоконструктор RadioKit K239 (Пристрій керування насосом)
В наявностіРадіоконструктор RadioKit K239 (Пристрій керування насосом)
85 ₴
+380 (68) 558-60-13
  • +380 (66) 397-64-75
Опис
Характеристики
Інформація для замовлення

Цей конструктор дає змогу зібрати пристрій керування водяним насосом із функцією вибору автоматичної накачування або викачування резервуара з водою.

Технічні характеристики

вхідна напруга, В..............................................................................12;

- струм споживання в режимі роботи, мА..............................................35;

- максимальний струм навантаження, А............................................................................10

Опис роботи пристрою Схема зібраний на ланцюжку з 4 логічних елементів 2ИЛІ-НЕ, що формують вихідний сигнал у формі логічного 0 або 1, що сигналізує про стан заповненості ємності з водою. Для визначення рівня рідини використовуються два датчики: P1, P2. P1 є датчиком мінімального рівня води, P2 — максимального рівня. До виведення COM під'єднаний провідник, розташований на дні ємності. Якщо ємність металева, то її можна під'єднати до виведення COM безпосередньо. Положення джампера на роз'ємі К1 визначає режим роботи схеми (накачування або викачування). Якщо джампер замикає контакти 1-2, то за порожнього резервуара логічний рівень на виведеннях 9 і 2, 3 мікросхеми U1 високий, на виведенню 13 з'явиться також високий рівень, транзисстор Q1 відкриється та скомутує реле K2. У разі заповнення резервуара до рівня P1, на виведенню 9 з'явиться низький рівень, проте реле буде замкнутим. Щойно рівень води досягне P2, на 1, 2 з'явиться низький рівень, на 13 — також низький, що призведе до закриття Q1 і розриву K2 відповідно. Якщо джампер замикає 2-3, то стан роботи реле визначається виведенням 4 DD1, рівень якого протилежний 13. За такого положення джампера схема працює в режимі викачування води з резервуара. Світлодіод D3 сигналізує про роботу схеми. Як датчик можна використовувати сталеві штирі відповідної довжини. Положення датчиків у резервуарі Положення датчиків має строго відповідати інструкції. У разі застосування схеми в режимі відкачування води дотримуватися правил експлуатації використовуваного насоса. Струм навантаження не має перевищувати максимальний струм реле. Пристрій не працює з дистильованою водою



Основні атрибути
Країна виробникКитай
СтанНовий
ТипНабір для складання
Тип модуляКомунікаційний
КолірБілий
