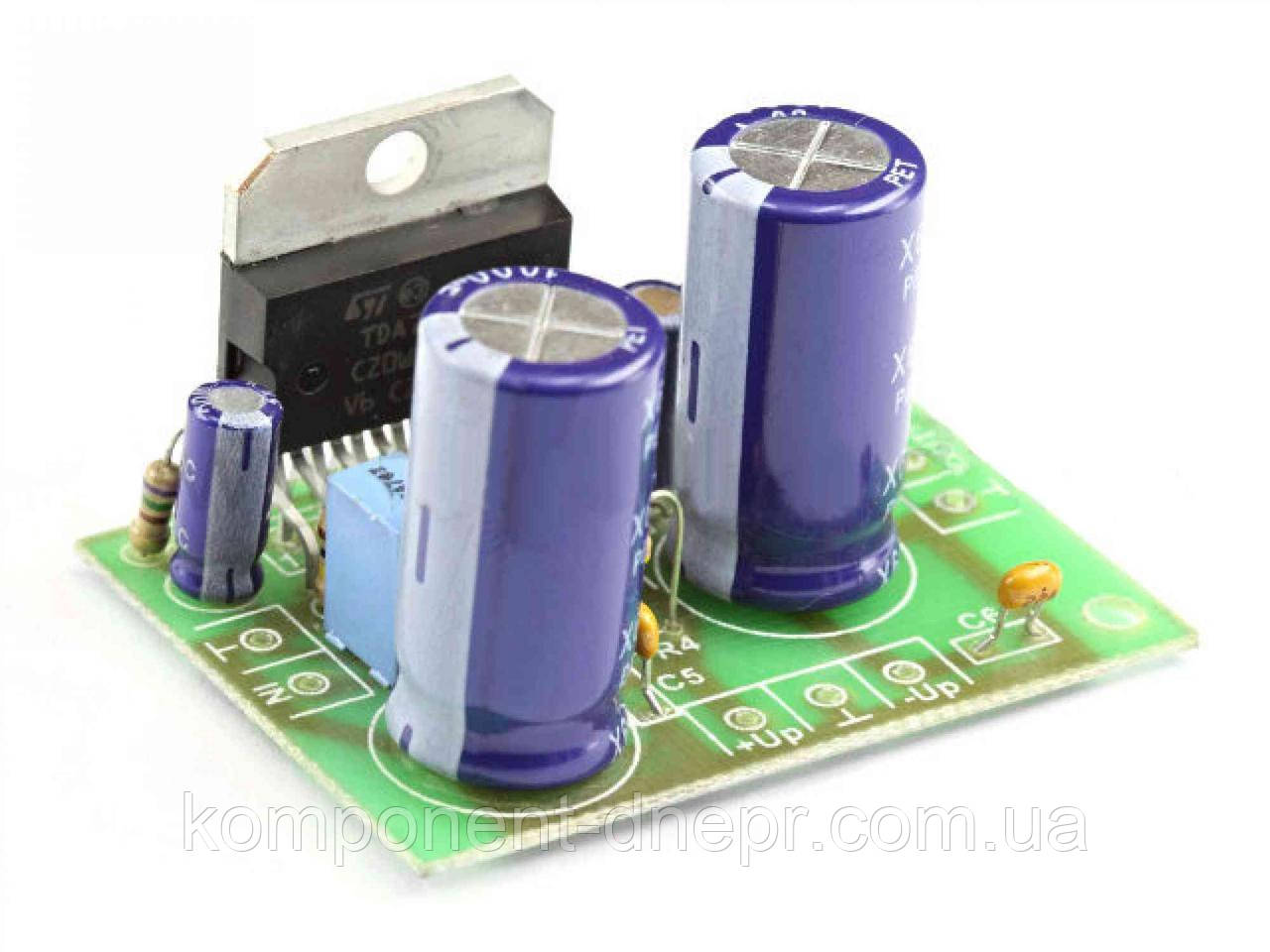

Радіоконструктор RadioKit M207 готовий модуль (УНЧ TDA7294 моно 100W)

Опис пристрою

Цей набір дає змогу зібрати простий і потужний монофонічний підсилювач НЧ, що має малу габарити, мінімальну кількість елементів, широкий діапазон живильних напруги та опору навантаження.

Технічні характеристики K/M-207,

TDA7294 Напруга живлення (двохполярне живлення). ±12 — ±40 В

Частотний діапазон.................. 40Гц — 20 кГц

Максимальна вихідна потужність:

Uпит.±37В, Rн 8Ом . . . . . . . . . . . . . . . 100 Вт

Uпит.±30В, Rн 4Ом . . . . . . . . . . . . . . . 100 Вт

Коеф. гармонік

: Pвих = 5 Вт, F = 1 кГц............... 0.005%

Pових=0,1...50 Вт, F = 20 Гц...20 кГц... <0.1%

Номінальна вхідна напруга........... 700 мВ

Внимание! У підсилювачі використовується двополярне живлення.

У типовій схемі вмикання (TDA7294), УНЧ розвиває 70 Вт синусоїдальної потужності на навантаженні 4/6/8 Ом за напруги живлення відповідно до ±27 В, ±31В, ±35 В. Музична потужність водночас становить 100 Вт. Для живлення пристрою, треба застосовувати джерело живлення з потужністю, не менш ніж номінальна потужність підсилювача. Додатково потрібно встановити фільтрувальні конденсатори живлення місткістю не менш ніж 4700 мкФ (рекомендується 10000 мкФ) у кожне плече джерела. У разі, якщо застосовується імпульсний блок живлення, потрібно пам'ятати, що піковий струм споживання може в кілька разів перевищувати середній. УВАГА! Мікросхому U1 необхідно встановити на тепловідведення площею не менш ніж 600 кв. см. із застосуванням теплопровідної пасти, з огляду на те, що її корпус з'єднаний із негативним виведенням джерела живлення.
