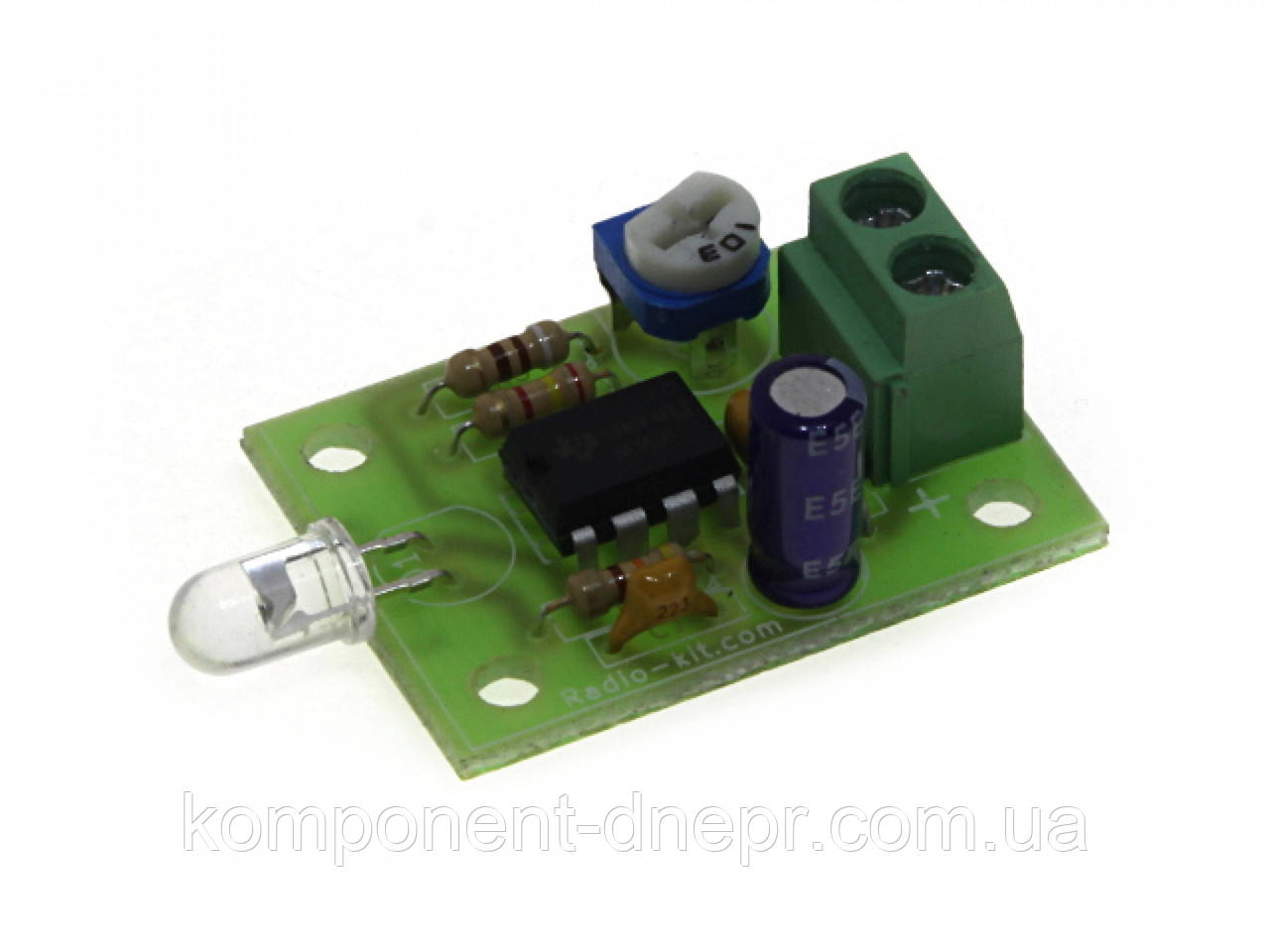

Радіоконструктор RadioKit K202.1 (інфрачервоний бар'єр) готовий модуль

Інфрачервоний бар'єр призначений для виявлення руху предметів або людини як у приміщенні, так і поза приміщенням.

Технічні характеристики

➔ Напруга живлення, В..................... 12-16

➔ Струм споживання передавача, мА...<20

➔ Струм споживання приймача, мА......<60

➔ Робоча частота передавача, кГц...7,2

➔ Комутований струм, A...................до 10

➔ Дальність дії, М................до 5

Опис пристрою Бар'єр складається з двох частин: передавача та приймача. У передавачі є світлодіод, що випромінює інфрачервоні пучки світла, а в приймачі — фототранзисстор, який приймає їх. Якщо промінь перекривається, відбувається спрацьовування реле. Згодом, який встановлюється підстроєним резистором R11 на схемі приймача, реле перемкнеться у вихідне положення.
