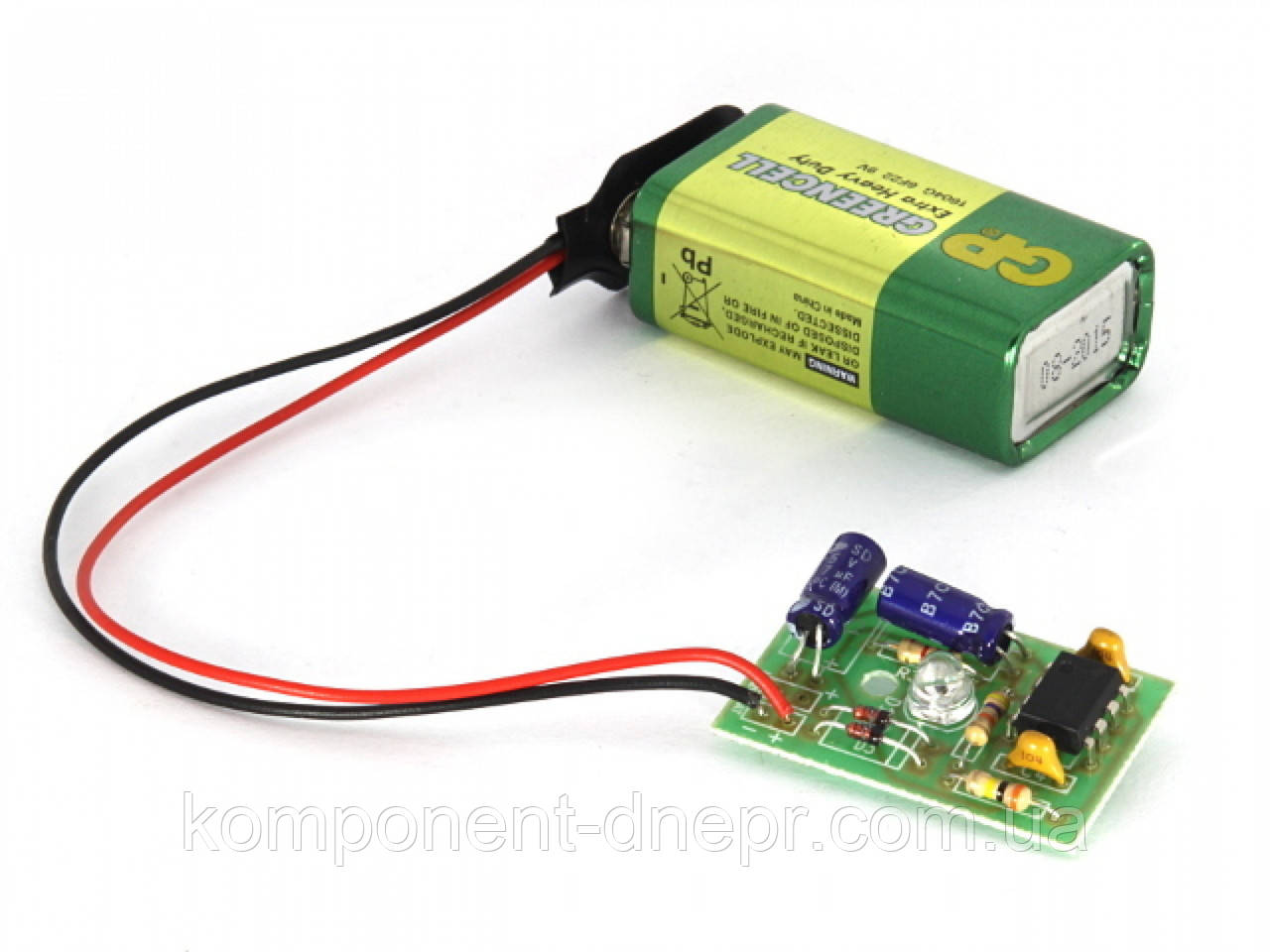

Радіоконструктор RadioKit K171.1 (Імітатор сигналізації)

Імітатор сигналізації

Цей конструктор дає змогу зібрати маленький та ефективний пристрій — імітатор сигналізації, єдиним завданням якого є періодичне запалювання світлодіода як у справжніх охоронних системах. Цього може бути досить, щоб відлякати потенційного злодія, якщо ви з якихось причин не можете встановити повноцінну охоронну сигналізацію. Також пристрій може бути цікавим в ігрових та освітніх цілях. Особливістю конструкції є можливість живлення як від зовнішнього джерела, так і від батареї типу крона. У разі зникнення основного живлення перемикання на батарею станеться автоматично. Робота схеми ґрунтується на класичному варіанті вмикання таймера 555 у режимі генератора прямокутного сигналу. Тимчасові характеристики коливань визначаються ланцюжком R1-R2-C3. Світлодіод D1 запалюватиметься в той момент, коли на виході Q буде низький рівень. Резистор R3 є струмообмежувачним і надає яскравості світіння світлодіода. Діоди D2, D3 дають пристрою автоматично перемикатися на батарейне живлення, якщо немає основного. Напруга зовнішнього живлення завжди має бути на 2-3 В більшою, ніж на батареї. Завдяки застосуванню малоспоживального варіанта таймера 555 пристрій може безперервно працювати  до 1 місяця від однієї батареї

Технічні характеристики:

Uпіт Iпотр

Тип батареї до комплекту не входить

Час роботи від однієї батареї 4-16 В <20 мА (≈ 0.5 мА) 6LR61, 6F22 (крона 9В) до 1 місяця
