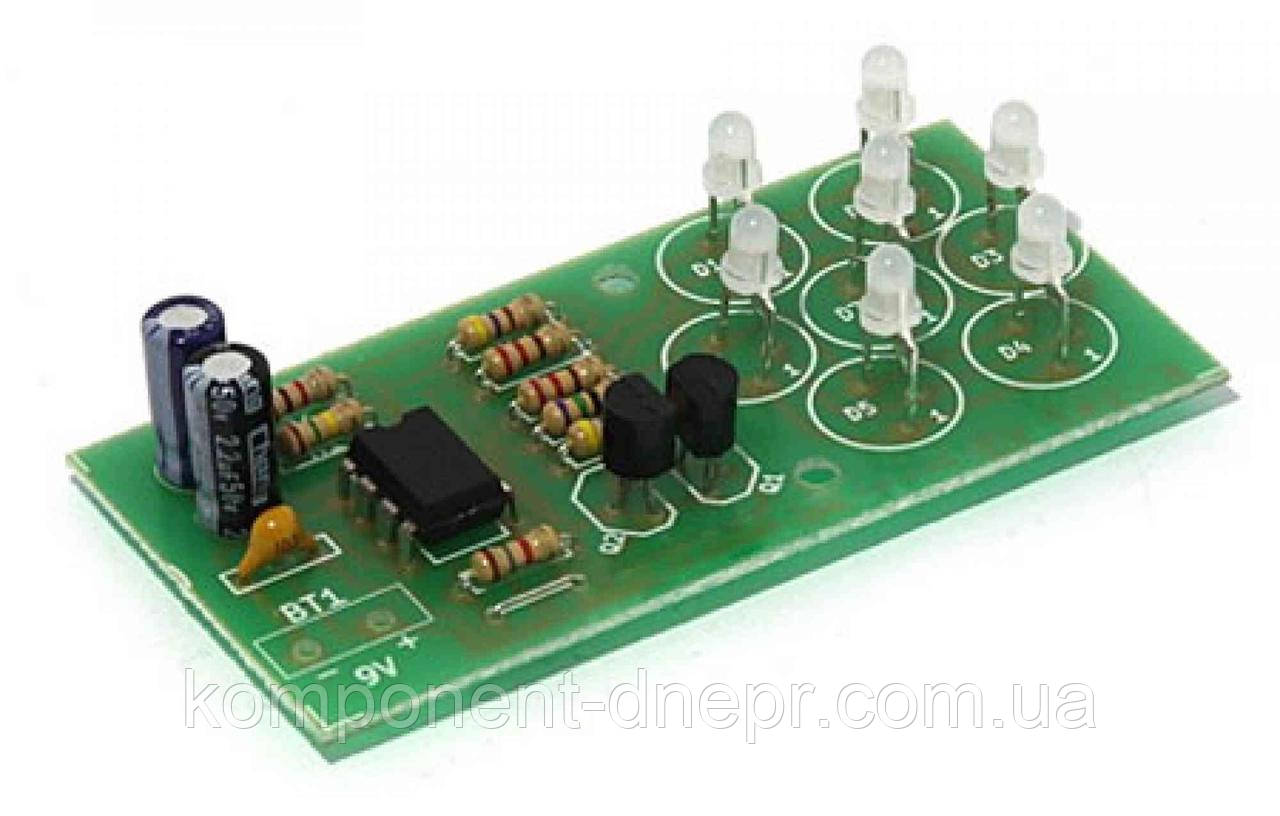

Радіоконструктор RadioKit K147 (Мершає світлодіодна квітка)

Технічні характеристики: ● Напруга живлення — 9 В ● Кількість світлодіодів — 7 Приємним сюрпризом на ялинці, без сумніву, виявиться двоколірна мерехтлива квітка. У цьому пристрої використовуються сім двоколірних LED-діодів, які на друкованій платі розташовуються у формі пелюсток квітки. Водночас вони почергово світяться то зеленим, то червоним кольором. Розташований у центрі квітки світлодіод також двоколірний, проте тоді, коли інші LED-діоди загоряються, наприклад, зеленим кольором, він світиться червоним і навпаки. Пристрій живиться від батарейки на 9v дроту, від якої потрібно підпалювати до контактної групи BT1.

Опис роботи: Пристрій умовно можна розділити на три функціональні блоки: задавальний генератор, блок керування та схему індикації. Завальний генератор, що формує імпульси керування, зроблений на мікросхемі U1, яка увімкнена за схемою нестабільного мультивібратора. Водночас частота перемикання мультивібратора визначається величиною опору резистора R1 і значенням ємності конденсатора С2. Перемикачні імпульси з виходу заднього генератора (виведення U1/3) подаються на бази транзисторів Q1 і Q2, за допомогою яких забезпечується безпосереднє подавання напруги на відповідні групи світлодіодів. Під час формування на виході мікросхеми U1 (виведення U1/3) безперервної послідовності позитивних і негативних напрямних імпульсів транзистори Т1 і Т2 будуть почергово відпиратися. Примітки: Під час складання конструктора необхідно дотримуватися цоколювання транзисторів і мікросхеми, полярності електролітичних конденсаторів, світлодіодів. Правильно зібрана схема налагодження не вимагає.
