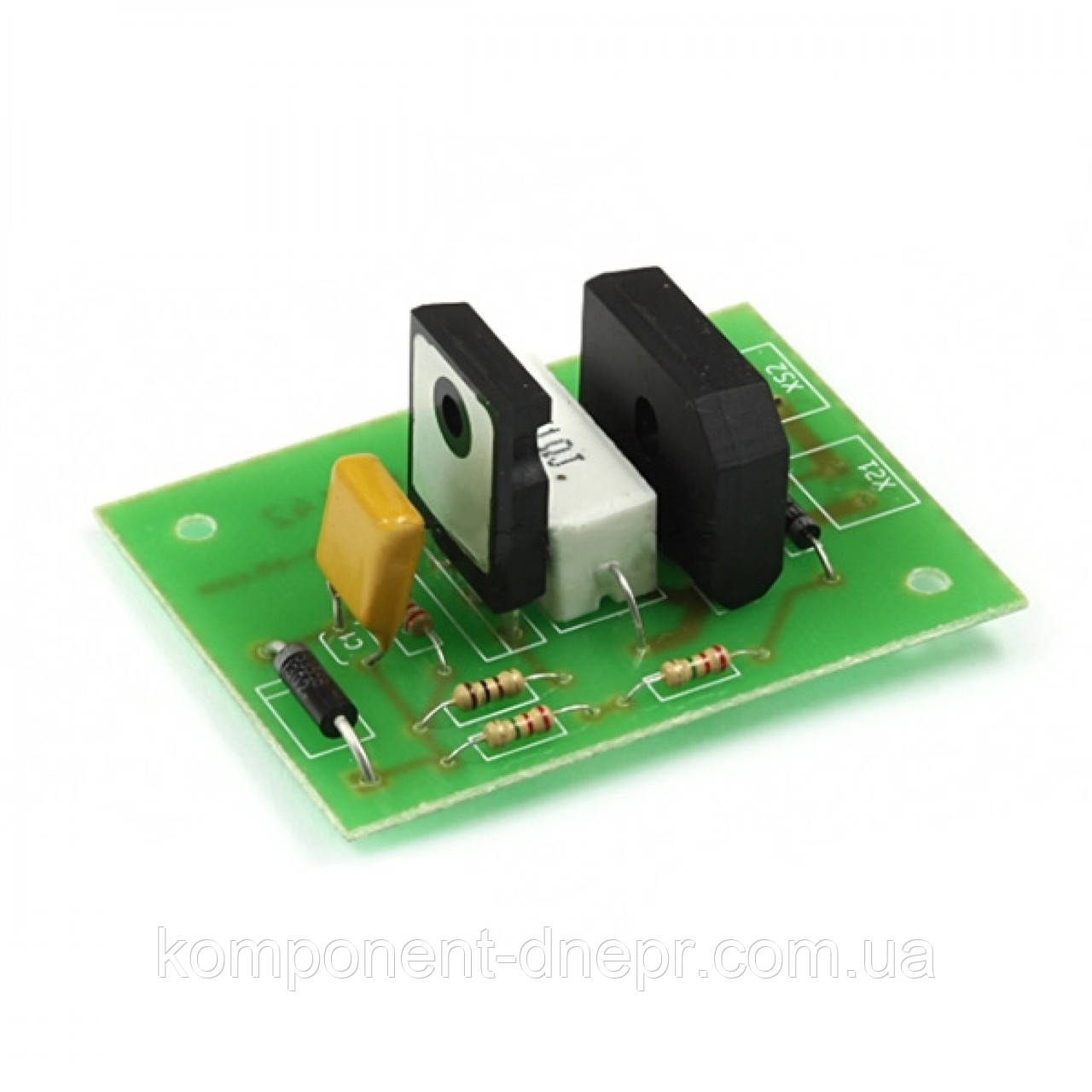

Радіоконструктор RadioKit K142.1 (М'який старт БЖ УНЧ)

Сфера застосування зазвичай стартовий (пусковий) струм дуже високий упродовж нетривалого періоду, поки заряджаються згладжувальні конденсатори. Це своєрідний стрес для конденсаторів, діодів випрямляча та самого трансформатора. Також у такий момент може перегоріти й запобіжник. Схема плавного пуску K142 призначена для того, щоб обмежити пусковий струм до прийнятного рівня та продовжити термін експлуатації елементів блока живлення підсилювача потужності. До цього пристрою можна під'єднувати підсилювач зі споживаною потужністю до 400 Вт без застосування радіаторів. Із застосуванням радіаторів можна підвищити потужність до 1.5 кВт. Технічні характеристики Робоча напруга: 220VAC; Максимальна потужність: 400 Вт (1500 Вт із радіатором) Габаритні розміри: 47 мм х 61мм х 30 мм

Принцип роботи Під час увімкнення підсилювача транзистор VT1 ще закритий, і живлення підсилювача здійснюється через міст VD1 і резистор R1, обмежуючи кидок струму під час увімкнення підсилювача. Одночасно під час увімкнення підсилювача починає заряджатися конденсатор С1. У разі досягнення порога відкривання польового транзизора VT1 транзистор відкривається і шунтує резистор R1. Обмеження струму припиняється.
