Радіоконструктор RadioKit К138 (світлодіодний рівень сигналу) для пайки

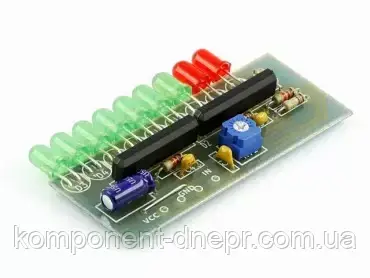

Радіоконструктор K138 являє собою лінійку з 9 світлодіодів із логарифмічною шкалою і призначена для зображення рівня звукового сигналу.

Індикатор рівня сигналу має логармічну шкалою й може використовуватися в аудіоапаратурі. Потенціометр на вході пристрою дає змогу в широких межах змінювати чутливість і під'єднувати індикатор як до лінійного виходу джерела, так і до виходу крайнього УМЗЧ. Конденсатори С3 і С4 слугують згладжувальними для вхідного сигналу. Змінюючи їх номінал від нуля до 4,7-10 мкФ, можна отримати зображення сигналу від пікового, до середньоквадратичного.

У разі зниження напруги живлення, можливо, потрібно зменшити номінал резистора R5.

Напруга живлення, В: 9...15
Максимальний споживаний струм не більш ніж біль, мА: 100
Число позицій індикації: 10
