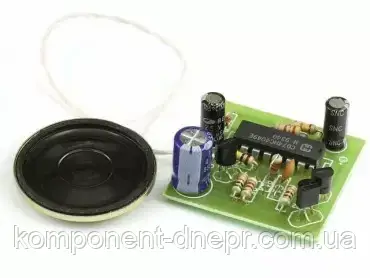

Радіоконструктор RadioKit K125 (звукова сирена 0.25W)

80 ₴
Мінімальна сума замовлення на сайті — 250 грн
- В наявності
+380 (68) 558-60-13
- +380 (66) 397-64-75
повернення товару протягом 14 днів за домовленістю
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.Опис
Характеристики
Інформація для замовлення
Радіоконструктор K125 дасть змогу радіоаматору зібрати імітатор звуку сирени. Цей пристрій можна встановити на іграшку машини швидкої допомоги або поліції, а також як елемент охоронної сигналізації.
Схема сирени складається з двох генераторів: генератора тону та генератора частоти зміни тону. Генератор тону зібраний на інверторах U1.3, U1.4, частота якого задається ланцюжком R1, C1. На інверторах U1.1, U1.2 і ланцюжку R2, C2 — зібраний генератор, який задає частоту зміни тону. На інверторах U1.5, U1.6 і транзисторів Q2, Q3 зібраний двотактний підсилювач потужності.
Залежно від бажаного звуку, тону, частоти сирени, може знадобитися зміна номіналів: R1, C1 — для завдання частоти тону, R2, C2 — для підбору періоду зміни тону, R3, C3, і R4 — швидкість наростання і згасання частоти тону. Резистором R4 встановлюємо час наростання сигналу, а резистором R3 — встановлюємо швидкість загасання сигналу.
Під час складання конструктора необхідно дотримуватися цоколювання транзисторів і мікросхеми, полярності електролітичних конденсаторів. Правильно зібрана схема налагодження не вимагає.
Схема сирени складається з двох генераторів: генератора тону та генератора частоти зміни тону. Генератор тону зібраний на інверторах U1.3, U1.4, частота якого задається ланцюжком R1, C1. На інверторах U1.1, U1.2 і ланцюжку R2, C2 — зібраний генератор, який задає частоту зміни тону. На інверторах U1.5, U1.6 і транзисторів Q2, Q3 зібраний двотактний підсилювач потужності.
Залежно від бажаного звуку, тону, частоти сирени, може знадобитися зміна номіналів: R1, C1 — для завдання частоти тону, R2, C2 — для підбору періоду зміни тону, R3, C3, і R4 — швидкість наростання і згасання частоти тону. Резистором R4 встановлюємо час наростання сигналу, а резистором R3 — встановлюємо швидкість загасання сигналу.
Під час складання конструктора необхідно дотримуватися цоколювання транзисторів і мікросхеми, полярності електролітичних конденсаторів. Правильно зібрана схема налагодження не вимагає.
Основні атрибути | |
---|---|
Країна виробник | Китай |
Стан | Новий |
Користувальницькі характеристики | |
Вікова група | Від 12 років |
Тип живлення | Батарейки |
Тематика | Електроніка, електротехніка |
- Ціна: 80 ₴
