Стерео аудіо підсилювач 2х3Вт D-класу на PAM8403

Цей модуль PAM8403 являє собою малогабаритний, двоканальний аудіопідсилювач D-класу. Завдяки невеликим розмірам підсилювач часто застосовують у портативній електроніці (планшет, динаміки монітора, портативні колонки тощо).

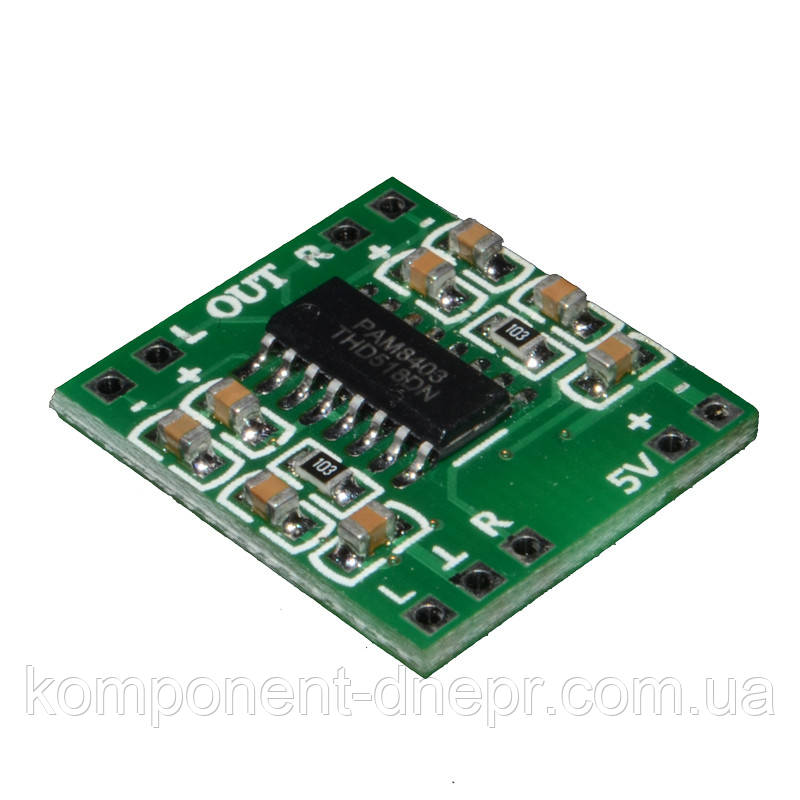

Плата модуля спроєктована на базі мікросхеми PAM8403. Основними перевагами цієї мікросхеми є: невелика вартість і гарний теплообмін мікросхеми. ККД підсилювача перевищує значення звичайних підсилювачів AB-класу та доходить до 90%. Завдяки низькому коефіцієнту нелінійних спотворень підсилювач може відтворювати якісне звучання за нормованої вихідної потужності. Максимальна потужність одного каналу модуля становить 3 Вт на навантаження опором 4 Ом.

Плата модуля має 9 виводів:


Подається живлення від зовнішнього джерела живлення. Діапазон напруги живлення підсилювача становить від 2,5 до 5,5 В постійного струму. За потреби до виведення аудіопідсилювача можна приєднати штирі роз'єми для комфортного під'єднання зовнішніх пристроїв.

Технічні характеристики підсилювача:

Плата модуля спроєктована на базі мікросхеми PAM8403. Основними перевагами цієї мікросхеми є: невелика вартість і гарний теплообмін мікросхеми. ККД підсилювача перевищує значення звичайних підсилювачів AB-класу та доходить до 90%. Завдяки низькому коефіцієнту нелінійних спотворень підсилювач може відтворювати якісне звучання за нормованої вихідної потужності. Максимальна потужність одного каналу модуля становить 3 Вт на навантаження опором 4 Ом.

Плата модуля має 9 виводів:
