Модуль XL4015-E1 модуль buck step down DC-DC 5A знижувальний з регулюванням струму та напруги
В наявностіМодуль XL4015-E1 модуль buck step down DC-DC 5A знижувальний з регулюванням струму та напруги
95 ₴
+380 (68) 558-60-13
  • +380 (66) 397-64-75
Опис
Характеристики
Інформація для замовлення

Знижувальний перетворювач XL4015-E1 призначений для регулювання вихідної напруги постійного струму. Модуль можна застосовувати в приладах, які вимагають рівень напруги нижче від мережі живлення (заряджання літієвих акумуляторів, живлення високовольтних світлодіодів тощо).

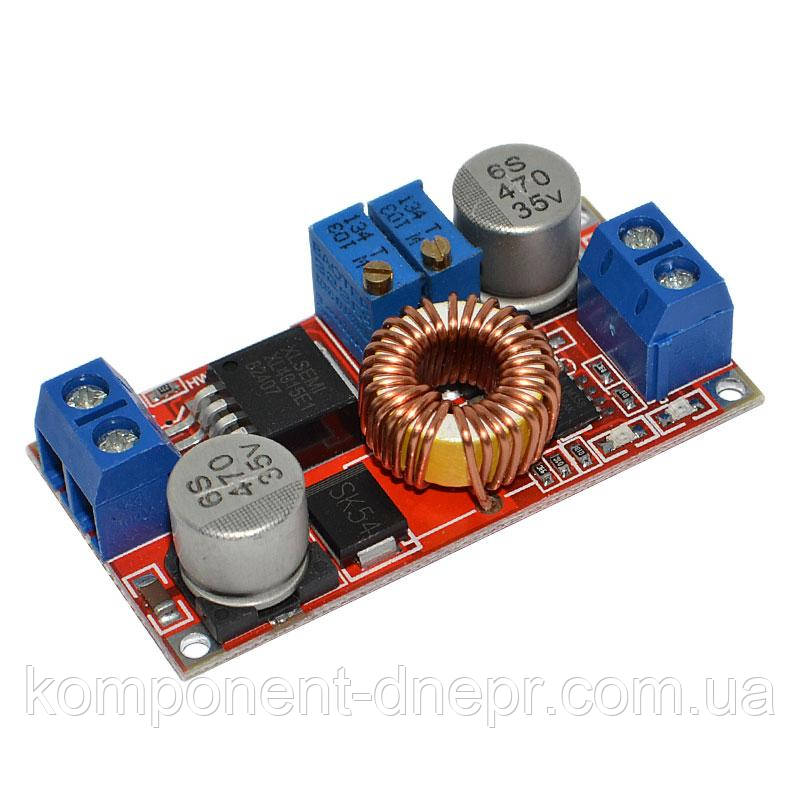

Плата модуля спроєктована на базі мікросхеми XL4015. Мікросхема XL4015 має 5 виводів і виготовлена в корпусі «TO263-5L». Схема регульованого токоугранування та компатора, яка відповідає за індикацію закінчення заряду, спроєктовані на основі операційного підсилювача LM358. Порівнюючи з його аналогом, цей модуль має 2 підстройкові резистори опір 10 кОм. За допомогою одного потенціометра можна регулювати вихідну напругу, відповідно інший змінний резистор слугує для регулювання сили струму.

За наявності навантаження, у якої сила струму вища за 4 А необхідно встановити радіатор. Встановлюється радіатор на корпус мікросхеми або плату перетворювача, але під час встановлення необхідно дотримуватися ізоляції струмопровідних частин від тепловідведення. Мікросхема модуля має захист від КЗ (короткого замикання) і перегрівання (спрацьовує за температури вище ніж 125 °C). Також модуль має обмеження струму (спрацьовує за 8 А).

На платі модуля є 4 виведення:


IN+: вхідна напруга живлення 8-36 В
IN-: «земля»
OUT+: вихідна напруга живлення 1,25 — 32 В
OUT-: «земля»


Також на платі є 2 світлодіоди:

Червоний індикатор: показує роботу в режимі обмеження струму
Синій індикатор: сигналізує про заряд акумулятора


Подається живлення від нерегульованого зовнішнього джерела живлення. Діапазон вхідної напруги живлення модуля становить від 8 до 36 В, а вихідної напруги від 1,25 до 32 В.

Технічні характеристики модуля:



Мікросхема XL4015
Вхідна напруга, В 8 ... 36
Діапазон регулювання вихідної напруги, В 1,25 ... 32
Максимальний струм навантаження, А 5
Частота перемикання, КГц 180
Пульсація вихідної напруги, мВ 50
ККД, % 95
Робоча температура, °C -40 ... 85
Розміри модуля, мм 43 х 21 х 14
