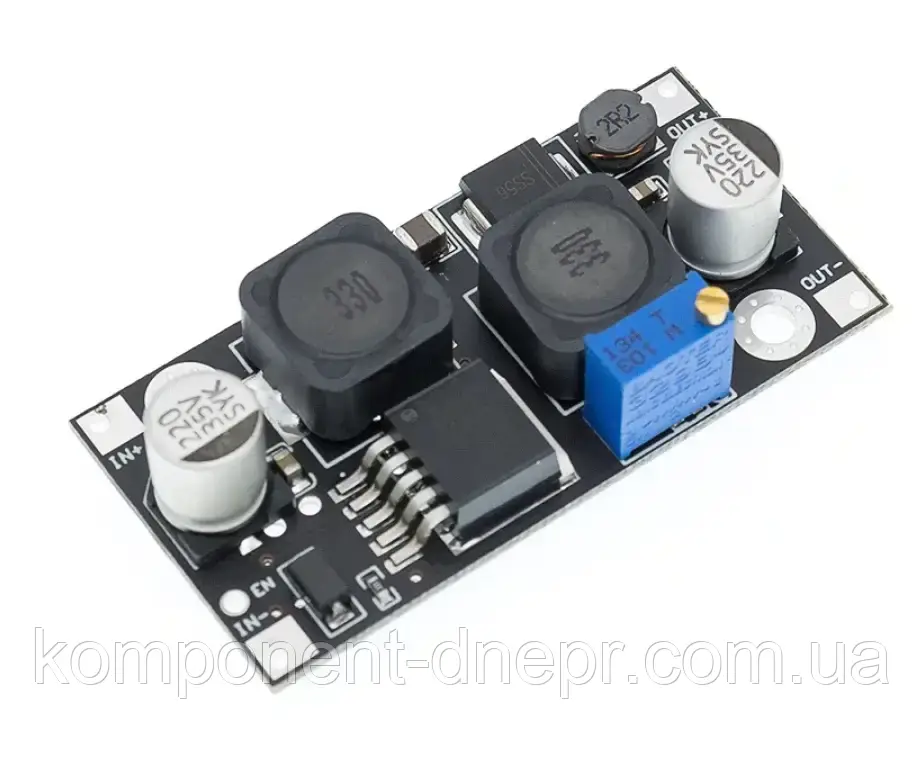

Модуль XL6019 регульований підвищуючий/понижувач перетворювач Uin 3-32V,Uout 5-35V

Підвищує перетворювач XL6019 призначено для зміни значення вихідних стресів. Цей модуль можна використовувати як невеличкий блок живлення, пристрій заряду, живлення електронних пристроїв тощо. Підвищуючи напруження, необхідно замінити підрядочний резонанс на більший.

Плата перетворювача розроблена на базі мікросхеми XL6019, Підрядковий різистора та інших допоміжних компонентів. ШИМ-регулятор напруження XL6019 має 5 виводів і зроблений в корпусі TO263-5L. Крім того, мікросхема захищає від перегрів і обмежень на роботі, але не захищає від переполусів. Максимальне значення струму навантаження дорівнює 4 а. Частота перетворення конвертера становить 400 кГц. КПД (коефіцієнт корисної дії) перетворювача становить 92%. За допомогою підрядкового регулятора опору 50 км. Якщо ви маєте силу струму близько до максимального значення 4 а потрібно встановити додаткове охолодження (радіатор).

Перш ніж з’ єднувати пристрій для виходу з модуля, вам слід змонтувати зовнішній ресурс живлення до вхідних клем за допомогою пайки і налаштувати на вихідне навантаження модуля. На платі модуля є 4 контакти:


Під час з’ єднання зовнішнього джерела харчування слід пам’ятати, що вхідний тиск має бути нижчим, ніж вихідний.

Мікросхема XL6019 має багато переваг у порівнянні з LM2577: вбудований транзистор (LM2577 має маніакально - депресивний транзистор, на порядок вище частоти перетворення, частотної компенсації, максимального струму навантаження і т.д.

Надається живлення від блоку живлення або іншого зовнішнього джерела живлення. Період вхідної напруги є від 3 до 32 В, а вихідної напруги від 5 до 35 В.

Технічні характеристики перетворювача:
