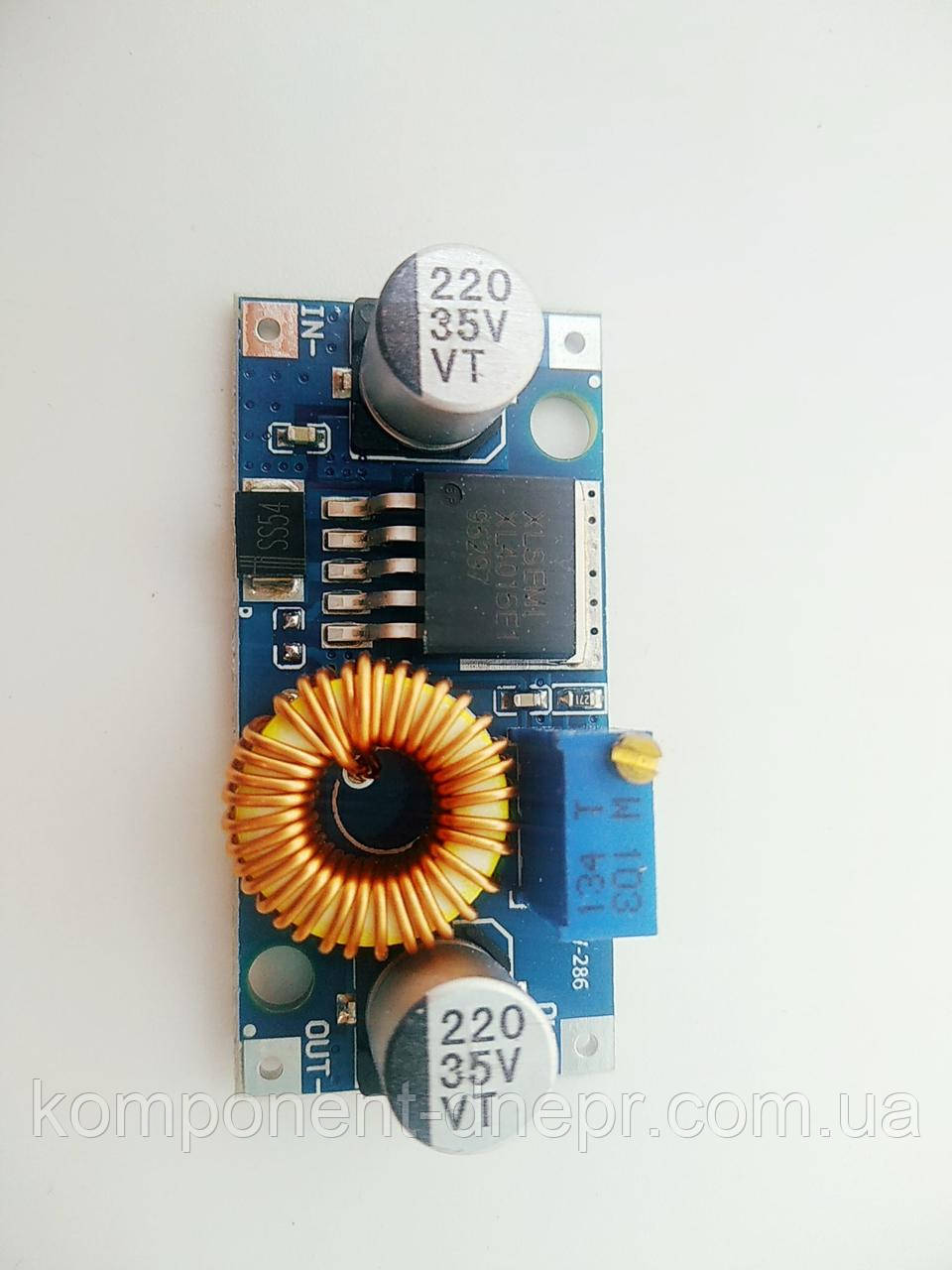

Модуль XL4005 buck step down DC-DC понижающий преобразователь Uin:5-32V Uout:0,8-30V Iout-5

75 ₴

Мінімальна сума замовлення на сайті — 200 грн

  • В наявності
+380 (68) 558-60-13
  • +380 (66) 397-64-75
повернення товару протягом 14 днів за домовленістю
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
Модуль XL4005 buck step down DC-DC понижающий преобразователь Uin:5-32V Uout:0,8-30V Iout-5
В наявностіМодуль XL4005 buck step down DC-DC понижающий преобразователь Uin:5-32V Uout:0,8-30V Iout-5
75 ₴
+380 (68) 558-60-13
  • +380 (66) 397-64-75
Опис
Характеристики
Інформація для замовлення

Преобразователь XL4005 предназначен для понижения выходного значения напряжения. Основными преимуществами данного модуля являются: небольшие размеры платы, не требует громоздких радиаторов и обладает высоким КПД. Модуль можно использовать для питания схем с большим падением напряжения, зарядки аккумуляторов, конструирования лабораторного блока питания

Модуль понижающего преобразователя спроектирован на базе микросхемы XL4005E. Микросхема имеет 5 выводов и выполнена в корпусе «TO-263». Диапазон входного напряжения микросхемы составляет от 5 до 32 В, а выходное напряжение регулируется в диапазоне от 0,8 до 30 В. Регулировать выходное напряжение можно с помощью подстроечного резистора. Диапазон выходного тока составляет от 0 до 5 А. При питании нагрузки рабочим током более 5 А, необходимо установить радиатор. Для установки охлаждающего устройства предусмотрено место на обратной стороне палаты модуля.

Плата модуля имеет 4 вывода:


IN+: входное напряжение
IN-: общий провод («земля») источника питания
OUT+: выходное напряжение
OUT-: общий провод («земля») устройства


Микросхема XL4005E обладает встроенной защитой от перегрева (срабатывает при достижении значения температуры 125 °C) и от короткого замыкания (КЗ).

Обратите внимание на то, что модуль не обладает защитой от переполюсовки.

Выходное напряжение "по умолчанию из коробки" как правило составляет около 24 Вольт. Поэтому, если Вы используете низкое входное  напряжение, то при первом включении может понадобиться сделать достаточно  большое количество оборотов регулятора до начала регулировки. Например, при входном напряжении 12 вольт регулировка начинается после 6-7 оборотов резистора против часовой стрелки.

Технические характеристики модуля:


Микросхема XL4005E
Диапазон входного напряжения, В 5 ... 32
Диапазон выходного напряжения, В 0,8 ... 30
Выходной ток, А 0 ...5
КПД, % 90
Частота преобразования, КГц 300
Рабочая температура, °C -40 ... +125
Размеры модуля, мм 45 x 21 x 14
Основні атрибути
Країна виробникКитай
МатеріалABS
СтанНовий
ТипМодуль
Тип модуляКомунікаційний
КолірСиній
