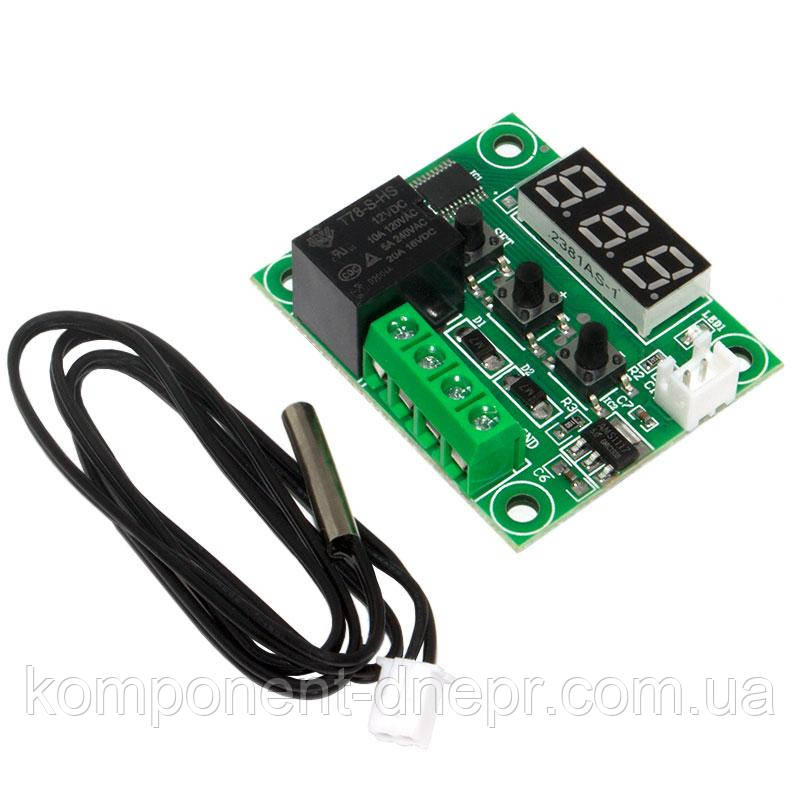

Терморегулятор цифровий W1209 — 50~+110C (термостат 12 В)
174 ₴
Мінімальна сума замовлення на сайті — 200 грн
- В наявності
- +380 (66) 397-64-75
- +380 (66) 397-64-75
Цифровий терморегулятор призначений для автоматичного регулювання температури довкілля в діапазоні заздалегідь встановлених параметрів. Діапазон вимірювання температури довкілля становить від -50 до +110 °C. Визначення температури довкілля відбувається за допомогою виносного датчика температури. Пристрій можна застосовувати для вимірювання й контролю температури в охолоджувальних і нагрівальних системах, акваріумах, кімнаті, акваріумах тощо.
Загальна характеристика:
Інформація про поточну температуру довкілля виводиться на триразовий LED-дисплей. Плата пристрою розроблена на базі мікроконтролера, який порівнює поточні показники температури з порожевими значеннями. Регулятор температури може працювати у 2 режимах: охолодження й нагрівання.
Під'єднання пристрою:
На платі модуля є: роз'єм для під'єднання виносного датчика температури та гвинтовий клемник для під'єднання навантаження та зовнішнього джерела живлення пристрою. Призначення виводів клемника:
| K0, K1: | під'єднується навантаження (послідовне під'єднання) |
| VCC: | напруга живлення пристрою |
| GND: | «земля» |
Для керування пристроєм передбачені 3 кнопки:
| SET (ліва): | після натискання відкриває меню пристрій або зберігає зміни |
| + (центральна): | збільшує значення параметрів |
| - (права): | зменшує значення параметрів |
Настроювання параметрів терморегулятора:
Для встановлення робочої температури спрацьовування короткочасно натисніть кнопку "SET>". Індикатор почне блимати. Кнопками "+" и "-" встановіть необхідну температуру та натисніть кнопку "SET". Температура спрацьовування встановлена.
Плата пристрою має невелике меню. Щоб відкрити меню, необхідно подати живлення на пристрій і натиснути кнопку SET упродовж 5 секунд поки не з'явиться код параметрів меню. Після чого можна переміщатися меню за допомогою кнопок «+» и «-». Для того щоб зберегти змінені параметри налаштування, необхідно натиснути кнопку SET або не взаємодіяти з пристроєм упродовж 5 секунд. Всі збережені параметри після вимкнення терморегулятора залишаються в пам'яті мікроконтролера. Тобто, під час повторного його увімкнення всі задані параметри залишаться.
Меню пристрою складається із 7 пунктів:
| P0: | режим роботи терморегулятора (H — нагрівання, C — охолодження) |
| P1: | значення гістерезису від 0,1 до 15 °C |
| P2: | верхня межа встановлення температури +110 °C |
| P3: | Нижня межа встановлення температури -50 °C |
| P4: | корекція значень температури датчика від -7 до +7 °C |
| P5: | затримка увімкнення/вимкнення активації реле 0-10 с |
| P6: | значення температури, за якого пристрій вимикається (захист від перегрівання) від 0 до +110 °C |
Скидання:
Для того, щоб скинути параметри пристрою до заводських налаштувань, необхідно вимкнути живлення пристрою. Потім затиснути та утримувати кнопки «+» и «-»і під'єднати живлення. Після чого на дисплеї має з'явитися значення «888», яке повідомляє про успішної операції.
Аварійна індикація:
У разі неправильної роботи пристрою дисплей може показувати такі коди помилок:
| «LLL»: | виносний датчик температури не під'єднаний до пристрою |
| «HHH»: | температура вище або нижче заданого діапазону |
| «---»: | спрацювала захист від перегрівання |
Живлення пристрою:
Пристрій працює від зовнішнього джерела живлення. Напруга живлення терморегулятора становить 12 В. Сигналізує про подавання живлення світлодіод (везло LED дисплея), який під'єднаний до шини живлення пристрою.
Комплект пристрою:
До комплекту цифрового терморегулятора входить виносний датчик температури.
Технічні характеристики терморегулятора:
| Напруга живлення, В | 12 |
| Діапазон вимірювання температури, °C | -50 ... +110 |
| Гістерезис, °C | 0,1 ... 15 |
| Роздільна здатність у діапазоні, °C | -9,9 ... +99,9 |
| Робоча температура, °C | 10 ... +60 |
| Точність вимірювання температури, °C | ±1 |
| Час оновлення показань, з | 0,5 |
| Точність гістерезису, °C | 0,1 |
| Розміри пристрою, мм | 48 х 40 |
| Розміри екрана, мм | 37 х 18 |
| Довжина дроту датчика, см | 50 |
| Основні | |
|---|---|
| Країна виробник | Китай |
| Користувальницькі характеристики | |
| Тип терморегулятора | Програмовний |
| Дисплей | Да |
| Інтерфейс | Дротовий |
| Максимальна температура регулювання | 110 град. |
| Мінімальна температура регулювання | 50 град. |
| Стан | Нове |
| Тип монтажа терморегулятора | На DIN-рейку |
| Керування | Приложение на Android |
