Модуль M368 Індикатор рівня сигналу з LCD-дисплеєм (вольтметр, S-метр, VU-метр)

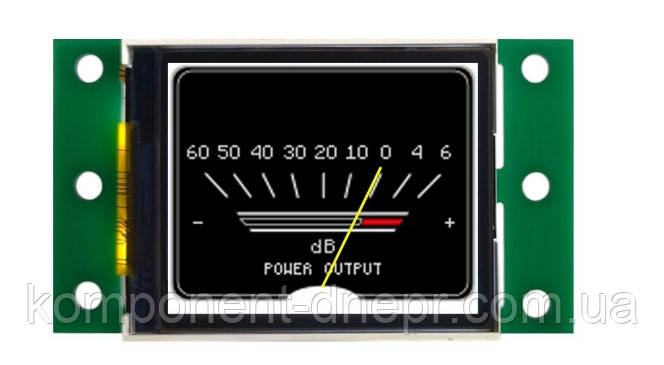

Модуль М368 — це багатофункційний пристрій, обладнаний графічним дисплеєм розміром 1,8 дюйма.

Вбудоване програмне забезпечення дає змогу імітувати роботу аналогового стрілкового індикатора, що робить його універсальним інструментом для різноманітних застосувань.

Наприклад: вольтметр у блоці живлення відстежуватиме зміни вихідної напруги візуально за показаннями стрілки та цифрової індикації на дисплеї; VU-метр під'єднаний до лінійного виходу звукової апаратури відобразить на екрані рух стрілки в такт музиці, а за максимальної амплітуди сигналу засвітиться індикатор перевантаження — PEAK. S-метр у техніці радіозв'язку — це вимірювач рівня отриманого сигналу в умовних балах шкали S. Компактні розміри модуля забезпечують зручність встановлення та використання. На платі зліва та праворуч від дисплея передбачені отвори для кріплення модуля в корпус.

На задній стороні плати розташовані дві кнопки, які дають змогу перегортати й вибирати один із запрограмованих пресетів (режимів).

● Key1: зміна пресетів — вперед

● Key2: смена пресетов — назад

Вольтметр (3 пресета):

● Вимірювання постійної напруги;

● Три діапазони: 0–12В; 0–36В; 0-100 В.;

● Під час перемикання між діапазонами потрібне підстроювання рівня вхідного сигналу підстроєним резистором RV1 на платі;

● АЦП: розрядність — 10bit, що дає змогу — 3,2 мВ.

S-метр(2пресета):

● в техніці радіозв'язку вимірювач сили використовуваного радіосигналу в умовних балах шкали S;

● На одному з двох пресетів внизу виводиться цифрове значення балів шкали S, а також рівень сигналу в +dB;

● мінімальна вхідна напруга 0,2 В.

VU-метр(16пресетов):

● вимірювальний прилад, що застосовується у звуковій техніці для визначення рівня звукового сигналу;

● 16 різних варіантів на вибір;

● мінімальна вхідна напруга 0,2 В;

● Номінальна вхідна напруга 1 В

Напруга живлення модуля +5...+12 В

(контакт + V на платі) Струм споживання 60 мА

Вимірювальний сигнал подається на вхід INP і загальний контакт із живленням GND. На платі передбачений підстроєний резистор RV1, призначений для підстроювання рівня вхідного сигналу. Цей модуль ідеально підійде радіоприймачам, які бажають доповнити свої конструкції індикатором рівня сигналу. Набір пресетів VU-метра дає змогу вибрати оформлення дисплея як графічне, так і колірне за своєю перевагою. Внимание! У разі застосування цього модуля для будь-яких вимірювальних цілей необхідне використання відповідних зовнішніх формувальних і (або) вимірювальних ланцюгів.
