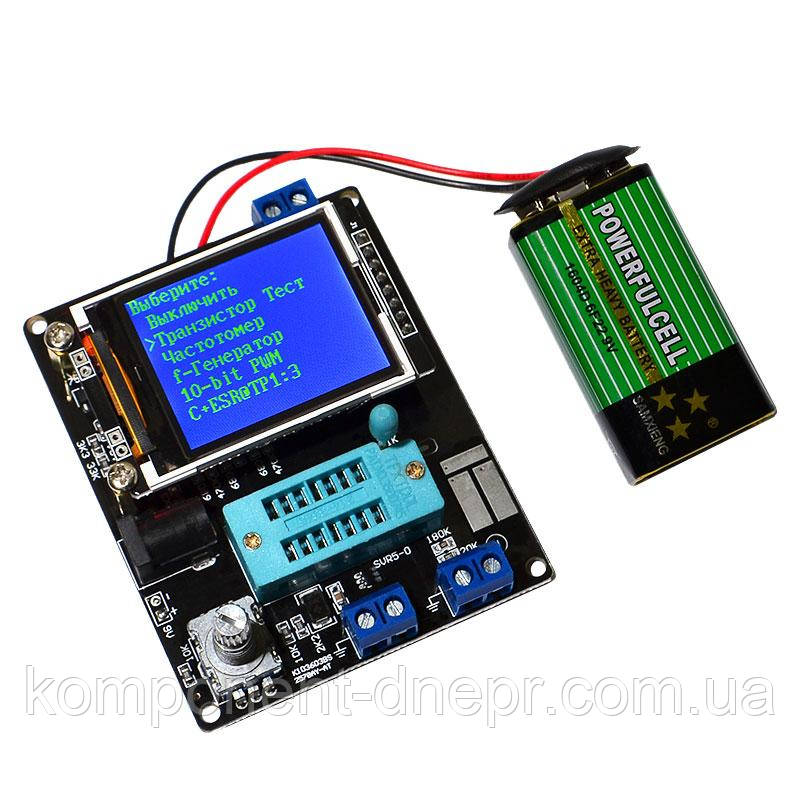

Мега Тестер GM328A вимірювач ESR-метр RLC генератор вольтметр частотомір Російська прошивка

755 ₴

  • В наявності
+380 (68) 558-60-13
  • +380 (66) 397-64-75
повернення товару протягом 14 днів за домовленістю
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
Мега Тестер GM328A вимірювач ESR-метр RLC генератор вольтметр частотомір Російська прошивка
В наявностіМега Тестер GM328A вимірювач ESR-метр RLC генератор вольтметр частотомір Російська прошивка
755 ₴
+380 (68) 558-60-13
  • +380 (66) 397-64-75
Опис
Характеристики
Специфікація
Інформація для замовлення

Мега тестер GM328A є популярним вимірювачем параметрів компонентів серед радіоаматорів. Характеристики елементів зображаються на графічному рідкокристалічному дисплеї. Пристрій може вимірювати параметри таких електронних компонентів: резисторів, конденсаторів, тиристорів, симісторів, світлодіодів, діодних складок і транзисторів.

Прилад може визначати такі параметри:

  • Опір елемента
  • Ємність конденсатора
  • Індуктивність
  • Частоту
  • Параметри транзисторів (тип (NPN або PNP), коефіцієнт передавання струму бази, напруга насичення, ємність затвора, напруга відкривання польового транзизора та цоколювання)
  • Характеристики діодів (падання напруги на діоді, паразитну ємність діода, цоколівка)

Мега тестер GM328A спроєктований на основі мікроконтролера ATmega 328 компанії ATMEL. Мікроконтролер ATmega 328 являє собою 8-розрядний контролер із низьким енергоспоживанням і 32 КБ FLASH пам'яті.

Щоб відкрити меню пристрою, необхідно натиснути та утримувати енкодер. Меню мегатестера GM328A складається з 17 пунктів

Вимкнення плата переходить у режим очікування
Транзистор Тест визначає параметри під'єднаного транзизора
Частотомер вимірює частоту в діапазоні від 1 Гц до 2 МГц
f — Генератор дає змогу пристрою генерувати частоту до 2 МГц
10-bit PWM формує 10-бітний ШІМ сигнал
C + ESRTP1:3 дає змогу безперервно вимірювати місткість конденсаторів у діапазоні від 2 до 50 uF
Вимірювання індуктивності та опору вимірює індуктивність або співвідношення компонента. Діапазон вимірювання індуктивності становить 0,01 - 20000 мГн
Вимірювання ємності конденсатора вимірює ємність конденсатора в діапазоні від 90 nF.
DS18B20 дає змогу під'єднати датчик температури DS18B20. Діапазон вимірювання становить від -55 - +85 °C
IR_Decoder відповідає за декодування інфрачервоних сигналів
IR_Encoder використовується для кодування інфрачервоних сигналів
DHT11 дає змогу перевірити працездатність датчика вологості та температури . Після під'єднання до пристрою, датчик показує вологість і температуру довкілля
Режим самотеста самодіагностика, яка використовується для калібрування пристрою
Вольтметр призначений для вимірювання напруги
Передній колір змінює шрифт тексту
Задній колір змінює контрастність фону дисплея
Інформація про ТТ відображає інформацію про можливості Мегатестера GM328A

, що вимірює параметри електронних компонентів, необхідно увійти в головне меню пристрою, потім вибрати пункт, у якому відбувається вимірювання цього елемента. Вставити компонент у колодку та зафіксувати її потягнувши важіль вниз. Потім мегатестер GM328A автоматично визначить характеристики елемента, який встановлений у планку. Для вимірювань параметрів smd компонентів передбачена smd-наклад.

Для вимірювання напруги зовнішнього джерела живлення необхідно під'єднати його висновки до клемника J2. Полярність під'єднання вказана на платі модуля (лівий клем — «земля», правий — позитивний заряд). Частота, згенерована мегатестером, подається на клемник J1, а для вимірювання частоти зовнішнього приладу використовується затискач J3.

Перед вимірюванням радіоелектронні компоненти необхідно відкалібрувати тестер. Щоб відкалібрувати мегатестер GM328A необхідно увімкнути меню. Після відкриття меню обертанням енкодера вибрати пункт "Режим самотесту", який почне калібрування пристрою. Далі замкнути контакти 1, 2 і 3 колодки з допомогою перемички. Після цього необхідно буде вставити конденсатор понад 100 нФ, дані якого будуть збережені в EEPROM пам'ять мікроконтролера. У такий спосіб завершиться калібрування тестера.

У мегатестер GM328A вбудований захист від не розряджених конденсаторів, але захист розрахований для невеликих потенціалів конденсаторів. Рекомендується перед вимірюванням місткості конденсатора розрядити його, оскільки під час вимірювання конденсатора з великим рівнем накопиченого заряду мікроконтролер може вийти з ладу.

Як джерело живлення (не входять до комплекту) можна використовувати батарею типу «Крона» 9 В або блок живлення постійного струму напругою 7-9 В зі штекером 5,5 х 2,1 мм.



Основні
СтанНовий
Загальні
КолірЧорний
Основні атрибути
ТипМодуль
Тип модуляЗображення графічної інформації
