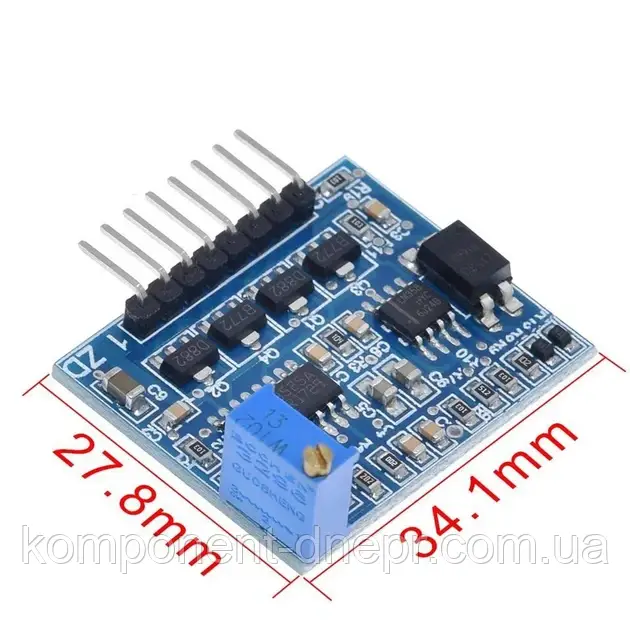

Плата з генератором і драйвером для інвертора на SG3525 і LM358

Генераторна плата для перетворювачів напруги, з драйвером керування польовими транзисторами та з модулем керування вихідною потужністю.

Генератор зроблений на мікросхемі SG3525, яка є ШІМ контролером. На платі стоїть підстройковий резистор, яким можна регулювати частоту генерації Регулювання відбувається в межах 20-35 кГц. Драйвер керування польовими транзиссторами виготовлений на чотирьох біполярних транзисторів, з виходу та яких можна під'єднувати польові транзистори безпосередньо.

Призначення виводів плати:

• Висновок 1 — живлення плати
• Виведення 2 — вихід 1
• Виведення 3 — мінус плати (земля)
• Виведення 4 — вихід 2
• Виведення 5 і 6 — вхід блокування виходу (оптрон)
• Виведення 7 — вихід блокування
• Виведення 8 — вхід мікросхеми для регулювання вихідної напруги (зворотний зв'язок)

Вхід блокування зроблений через оптрон, що зручно, якщо потрібна гальванічна розв'язка між мікросхемою та датчиком блокування, струм спрацьовування приблизно 5 мА. З оптрона сигнал посилюється операційним підсилювачем на LM358 до рівня, необхідного для входу блокування вихідного сигналу SG3525.
