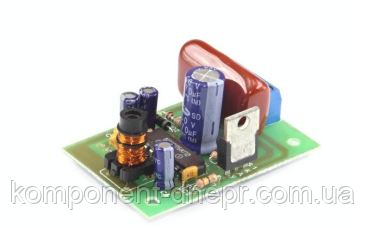

Радіоконструктор RadioKit K104 (Ємнісне реле)

105 ₴

Мінімальна сума замовлення на сайті — 200 грн

  • В наявності
+380 (68) 558-60-13
  • +380 (66) 397-64-75
повернення товару протягом 14 днів за домовленістю
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
Радіоконструктор RadioKit K104 (Ємнісне реле)
В наявностіРадіоконструктор RadioKit K104 (Ємнісне реле)
105 ₴
+380 (68) 558-60-13
  • +380 (66) 397-64-75
Опис
Характеристики
Інформація для замовлення

Технічні характеристики:

● Напруга живлення — 220 В

● Споживана потужність — не більш ніж 10 Вт

● Комутована потужність — до 100 Вт (з тепловідведенням до 500 Вт)

Ємнісне реле — прилад, що реагує на зміну ємності датчика, у разі наближення людини, металевих предметів, рідини. Пристрій містить невелику кількість компонентів для збирання та налагодження має лише один регулювальний елемент. Однак попри простоту збирання не підходить для початківців і юних радіолюбів, оскільки не має гальванічної розв'язки від мережі. Як датчик, до зібраної плати через обрізки дроту під'єднується шматочок фольгованого текстоліту (задається в наборі) або металева пластина, або металева сітка (має максимальну чутливість, за можливих максимальних габаритах). Сфера застосування ємнісного реле — це автоматизація: керування освітленням, контроль рівня рідини, охороною об'єктів. Приклад промислового використання — у побутових електросушарках для рук. Зазвичай, саме на принципі ємнісного реле відбувається їхнє дистанційне вмикання під час руху рук людини в зоні датчика апарата.

Загальний опис: Ємнісне реле зібране на спеціалізованій мікросхемі КС1025КП2. Ця мікросхема має повний набір необхідних компонентів: генератор синусоїдальних коливань, детектори синусоїдальних коливань, джерело опорної напруги, диференціальний підсилювач, стабілізатор напруги, порожева схема, схема захисту, схема керування симістором. Принцип дії схеми ґрунтується на детектуванні зміни частоти й амплітуди генератора, який частозадає елементом якого є контур L1-C2-C1-датчик. У разі наближення людини ємність датчика змінюється, унаслідок власної частоти коливального контуру падає. Зміна частоти генератора реєструє детектор синусоїдальних коливань, який подає команду увімкнення симізора. На діодах VD1, VD2, конденсаторі С8 і резисторі R4 зібраний безтрансформаторний блок живлення, який дає змогу живити ємнісне реле від мережі 220 В. Після монтажу пристрою в корпус, а також після зміни розмірів датчика необхідно підлаштувати котушку L1 для бажаної чутливості спрацьовування схеми. У деяких випадках може знадобитися підбір конденсатора С2. Настрій бажано виробляти за малої ємності С6-10 мкф. Місткість конденсатора С6 впливає на час відкривання та закривання симізора VS1. Датчик являє собою прямокутну пластину фольгованого склотекстоліту. Датчик можна встановлювати в будь-якому зручному для людини місці, а також під будь-яким ізолювальним матеріалом (пластик, дерево, гіпсокартон) завтовшки не більш ніж 10-12 мм, що дає змогу приховати датчик і не порушити цілісність інтер'єру. Під час встановлення датчика на вулиці необхідно врахувати, що зміна вологості може призвести до помилкового спрацьовування пристрою. Примітки: Максимальна довжина дроту, що йде до датчика, не має перевищувати 50 см. Пристрій може спрацьовувати від будь-якого впливу, що змінює ємність датчика (металеві предмети, деякі рідини, людина, тварина, зміна вологості повітря. Менше — діелектричні матеріали). УВАГА! Пристрій гальванічно не розв'язаний від мережі! Забороняється торкатися елементів і металевої фольги датчика увімкненої схеми!



Основні атрибути
СтанНовий
ТипНабір для складання
Тип модуляКомунікаційний
  • Ціна: 105 ₴
