Модуль читання безконтактних карт RC522 RFID Mifare1 S50, S70 Mifare1, MIFARE Ultralight, Mifare Pro, Mifare DE

Модуль RC522 використовується в проєктах, де необхідна радіочастотна ідентифікація. Робота модуля ґрунтується на технології RFID (Radio Frequency IDentification), яка передає дані на короткій відстані за допомогою електромагнітних полів. Модуль можна використовувати для відчинення дверей, визначення особи або інших систем.

Mirafe сімейство безконтактних карт, яке об'єднує мікросхеми зчитування сигналу та мікросхеми смарт-карт. Карти MIFARE Classic відповідають стандарту ISO 14443A-3. Особливості цих карт — це: обсяг пам'яті 1 або 4 КБ, 7 — байтний унікальний код і велика кількість циклів записування. Цей модуль підтримує такі типи карт: Mifare S50, Mifare S70, Mifare UltraLight, Mifare Pro, Mifare DESfire.

Модуль зчитування безконтактних карт спроектований на основі чипа RC522. Мікросхема може обробляти сигнали одночасно декількох міток. Особливостями цього модуля є: якісне зчитування сигналу та невеликий потенціал потужності, який забезпечує захист від зношування та перегрівання деталей.

Під'єднання плати до Arduino здійснюється за допомогою 8 контактів. Для подавання напруги використовуються висновки GND и 3.3V. Інтерфейс SPI під'єднується через контакти SCK (лінія тактових сигналів), MOSI (передача даних від провідного до ведмедика) і MISO (передача даних від ведмедика до провідного) до аналогічних виведення на мікроконтролерному пристрої, а виходи RST и SDA (сигнал даних) до будь-яких вільних цифрових портів плати мікроконтролера. Виведення IRQ необхідний для переривання мікроконтролера під час роботи з міткою.

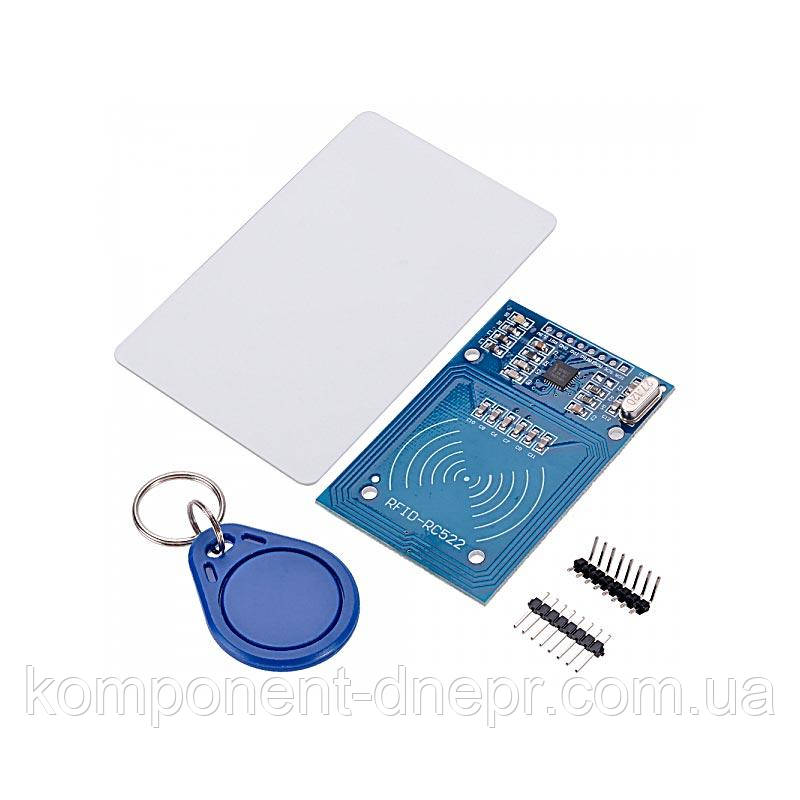

До комплекту модуля входять: дві мітки RFID (карта та брелок), плата для зчитування карток і штирі подовжувачі. Оскільки плата є в розібраному стані, це дає змогу за потреби під'єднувати дроти безпосередньо до виведення модуля. Під'єднуються штирі подовжувачі до плати за допомогою паяння.

Техніці характеристики модуля:
